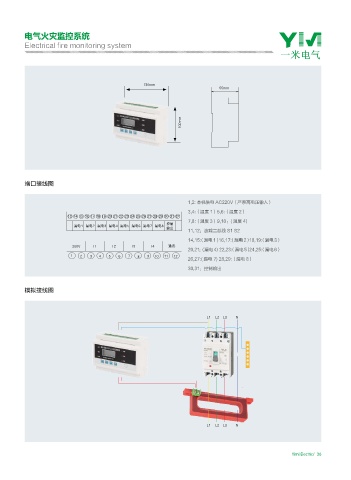

电气火灾监控系统
Electrical fire monitoring system
130mm
NN
100mm
端口接线图
1,2: 本机供电 AC220V（严禁高电压输入）
3,4:（温度 1）5,6:（温度 2）
7,8:（温度 3）9,10：( 温度 4)
ᣓݢ
⩡ ⩡ ⩡ ⩡ ⩡ ⩡ ⩡ ⩡
䒿ܦ
11,12：波载二总线 S1 S2
14,15:（漏电 1）16,17:（漏电 2）18,19:（漏电 3）
7 5 5 5 5 䕆䃛
20,21：(漏电4) 22,23:（漏电5）24,25:（漏电6）
26,27:( 漏电 7) 28,29:（漏电 8）
30,31：控制输出
模拟接线图
- - - /
- - - /
