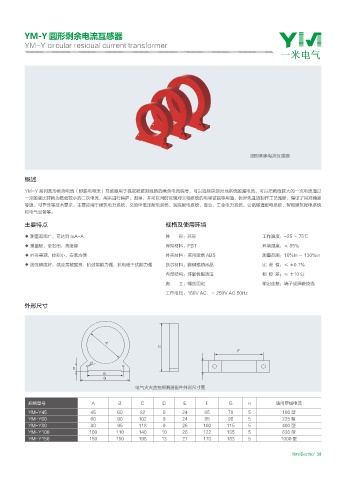

P. 43
YM-Y 圆形剩余电流互感器
YM-Y circular residual current transformer
圆形剩余电流互感器
概述
YM-Y 系列圆形剩余电流（即漏电电流）互感器用于提取被监测线路的剩余电流信号，可以连续探测对地系统的漏电流，可以把数值较大的一次电流通过
一定的变比转换为数值较小的二次电流，用来进行保护、测量，并可以同时实现对三相系统的电量监视等用途。优异先进的制作工艺流程，保证了其准确度
等级、可靠性等技术要求。主要应用于建筑电力系统、交流中低压配电系统、医院配电系统、商业、工业电力系统、公路隧道配电系统、智能建筑配电系统
和电气设备等。
主要特点 规格及使用环境
◆ 测量范围广，可达到 mA-A 外 形：环形 工作温度：-25 ～ 75℃
◆ 重量轻，全封闭，高绝缘 骨架材料：PBT 环境湿度：≤ 85%
◆ 外形美观，体积小，安装方便 外壳材料：采用阻燃 ABS 测量范围：10%In ～ 130%In
◆ 线性精度好，感应灵敏度高，抗过载能力强，抗电磁干扰能力强 铁芯材料：镍钢或纳米晶 比 差 值：≤ ±0.1%
内部结构：环氧树脂浇注 相 位 差：≤ ±10 分
施 工：螺丝固定 输出连接：端子或屏蔽绞线
工作电压：160V AC．～ 250V AC.50Hz
外形尺寸
"
$
'
)
%
#
(
电气火灾监控探测器配件外形尺寸图
规格型号 A B C D E F G H 适用穿线电流
YM-Y45 45 60 82 9 24 65 78 5 100 型
YM-Y60 60 90 102 9 24 85 98 5 225 型
YM-Y80 80 95 118 9 26 100 115 5 400 型
YM-Y100 100 110 140 10 26 122 135 5 630 型
YM-Y150 150 150 198 13 27 170 183 5 1000 型
Yimi Electric/ 38
