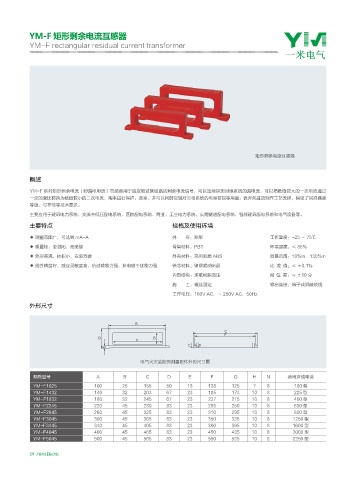

YM-F 矩形剩余电流互感器

YM-F rectangular residual current transformer

矩形剩余电流互感器

概述
YM-F 系列矩形剩余电流（即漏电电流）互感器用于提取被监测线路的剩余电流信号，可以连续探测对地系统的漏电流，可以把数值较大的一次电流通过
一定的变比转换为数值较小的二次电流，用来进行保护、测量，并可以同时实现对三相系统的电量监视等用途。优异先进的制作工艺流程，保证了其准确度
等级、可靠性等技术要求。
主要应用于建筑电力系统、交流中低压配电系统、医院配电系统、商业、工业电力系统、公路隧道配电系统、智能建筑配电系统和电气设备等。
主要特点 规格及使用环境
◆ 测量范围广，可达到 mA-A 外 形：矩形 工作温度：-25 ～ 75℃
◆ 重量轻，全封闭，高绝缘 骨架材料：PBT 环境湿度：≤ 85%
◆ 外形美观，体积小，安装方便 外壳材料：采用阻燃 ABS 测量范围：10%In．130%In
◆ 线性精度好，感应灵敏度高，抗过载能力强，抗电磁干扰能力强 铁芯材料：镍钢或纳米晶 比 差 值：≤ ±0.1%

内部结构：环氧树脂浇注 相 位 差：≤ ±10 分
施 工：螺丝固定 输出连接：端子或屏蔽绞线
工作电压：160V AC．～ 250V AC．50Hz
外形尺寸

(
$
'
% #
"
& /
)
电气火灾监控探测器配件外形尺寸图

规格型号 A B C D E F G H N 适用穿线电流
YM-F1025 100 25 155 50 18 138 125 7 8 100 型
YM-F1432 140 32 203 67 23 185 173 10 8 225 型
YM-F1832 180 32 245 67 23 227 215 10 8 400 型
YM-F2245 220 45 280 83 23 265 250 10 8 630 型
YM-F2645 260 45 325 83 23 310 295 10 8 800 型
YM-F3045 300 45 365 83 23 350 335 10 8 1250 型
YM-F3445 340 45 405 83 23 390 395 10 8 1600 型
YM-F4045 400 45 465 83 23 450 435 10 8 2000 型
YM-F5045 500 45 565 83 23 550 535 10 8 2250 型
