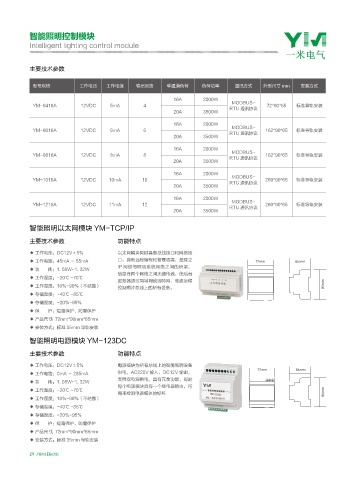

Page 34 - 浙江一米电气有限公司

智能照明控制模块

Intelligent lighting control module

主要技术参数

型号规格 工作电压 工作电流 输出回路 单通道负荷 负荷功率 通讯方式 外型尺寸 mm 安装方式

16A 2000W
MODBUS-
YM-0416A 12VDC 5mA 4 RTU 通讯协议 72*90*65 标准导轨安装
20A 3500W
16A 2000W
MODBUS-
YM-0616A 12VDC 6mA 6 RTU 通讯协议 162*90*65 标准导轨安装
20A 3500W

16A 2000W
MODBUS-
YM-0816A 12VDC 8mA 8 RTU 通讯协议 162*90*65 标准导轨安装
20A 3500W
16A 2000W
MODBUS-
YM-1016A 12VDC 10mA 10 RTU 通讯协议 260*90*65 标准导轨安装
20A 3500W
16A 2000W
MODBUS-
YM-1216A 12VDC 11mA 12 RTU 通讯协议 260*90*65 标准导轨安装
20A 3500W

智能照明以太网模块 YM-TCP/IP

主要技术参数 功能特点

◆ 工作电压：DC12V±5% 以太网模块同时具备总线接口和网络接
◆ 工作电路：45mA ～ 55mA 口，具有远程编程和管理功能，是建立 NN NN
IP 网络与照明系统网络之间的桥梁，
◆ 功 耗：1. 08W~1. 32W
信息在两个网络之间无缝传递，使后台
◆ 工作温度：-20℃ ~70℃
服务器通过局域网或因特网，高速远程
◆ 工作湿度：10%~90%（不结露） 控制照片总线上的所有设备。 NN
◆ 存储温度：-40℃ ~85℃
◆ 存储湿度：-20%~95%
◆ 保 护：短路保护、防雷保护
◆ 产品尺寸：72mm*90mm*65mm
◆ 安装方式：标准 35mm 导轨安装
智能照明电源模块 YM-123DC

主要技术参数 功能特点

◆ 工作电压：DC12V±5% 电源模块为所有总线上的智能照明设备
NN NN
◆ 工作电路：0mA ～ 285mA 供电，AC220V 输入，DC12V 输出，
支持双电源供电，具有冗余功能，同时
◆ 功 耗：1. 08W~1. 32W
每个电源模块具有一个继电器输出，可
◆ 工作温度：-20℃ ~70℃
用来检测电源模块的好坏 NN
◆ 工作湿度：10%~90%（不结露）
◆ 存储温度：-40℃ ~85℃
◆ 存储湿度：-20%~95%
◆ 保 护：短路保护、防雷保护
◆ 产品尺寸：72mm*90mm*65mm
◆ 安装方式：标准 35mm 导轨安装

29 /Yimi Electric
