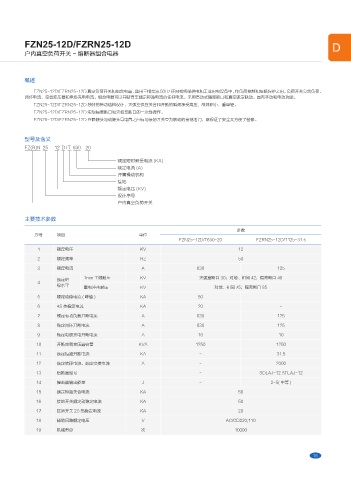

FZN25-12D/FZRN25-12D D

户内真空负荷开关 - 熔断器组合电器

概述
FZN25-12D/FZRN25-12D 真空负荷开关和组合电器，适用三相交流 50Hz 环网或终端供电和工业用电设备中，作负荷控制和短路保护之用，负荷开关分合负荷、
闭环电流、空载变压器和电缆充电电流。组合电器可以开断直至额定短路电流的任何电流。采用直动式隔离断口和真空弧室联动。具有手动和电动功能。
FZN25-12D/FZRN25-12D 独特的传动结构设计，灭弧室仅在关合和开断的瞬间承受高压，故体积小，重量轻。
FZN25-12D/FZRN25-12D 实现隔离断口和灭弧室断口的一次性操作。
FZN25-12D/FZRN25-12D 在静触头与动触头导电筒之间有与接地开关互为联动的接地活门，既保证了安全又方便了检修。

型号及含义
FZ(R)N 25 - 12 D / T 630 - 20

额定短时耐受电流 (KA)
额定电流 (A)
弹簧操动机构
接地
额定电压 (KV)
设计序号
户内真空负荷开关

主要技术参数

参数
序号 项目 单位
FZN25-12D/T630-20 FZRN25-12D/T125-31.5
1 额定电压 KV 12
2 额定频率 HZ 50
3 额定电流 A 630 125

额定绝 1min 工频耐压 KV 灭弧室断口 30；对地、相间 42；隔离断口 48
4
缘水平 雷电冲击耐压 KV 对地、相间 75；隔离断口 85
5 额定动稳电流 ( 峰值 ) KA 50 -
6 4S 热稳定电流 KA 20 -
7 额定有功负载开断电流 A 630 125
8 额定闭环开断电流 A 630 125

9 额定电缆充电开断电流 A 10 10
10 开断空载变压器容量 KVA 1250 1250
11 额定短路开断电流 KA - 31.5
12 额定转移电流、额定交接电流 A - 2000
13 熔断器型号 - SDLAJ-12 SFLAJ-12
14 撞击器输出能量 J - 2-5( 中等 )
15 额定短路关合电流 KA 50
16 接地开关额定动稳定电流 KA 50
17 接地开关 2S 热稳定电流 KA 20
18 辅助回路额定电压 V AC/CD220;110
19 机械寿命 次 10000
