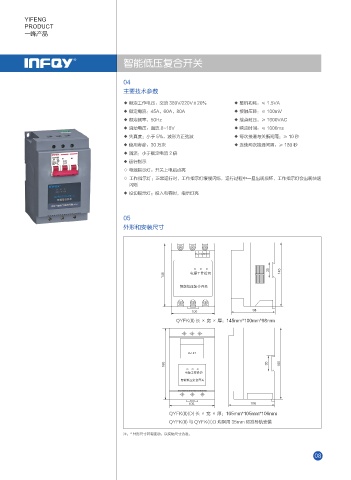

智能低压复合开关

04
主要技术参数

◆ 额定工作电压：交流 380V/220V±20% ◆ 整机功耗：≤ 1.5VA
◆ 额定电流：45A，60A，80A ◆ 接触压降：≤ 100mV
◆ 额定频率：50Hz ◆ 接点耐压：≥ 1600VAC
◆ 启动电压：直流 8~18V ◆ 响应时间：≤ 1000ms
◆ 失真度：小于 5%，波形为正弦波 ◆ 每次接通与关断间隔：≥ 10 秒
◆ 使用寿命：30 万次 ◆ 连续两次接通间隔：≥ 180 秒
◆ 涌流：小于额定电流 2 倍
◆ 运行指示
◇ 电源指示灯：开关上电后点亮
◇ 工作指示灯：正常运行时，工作指示灯缓慢闪烁，运行过程中一旦出现损坏，工作指示灯会出现快速
闪烁
◆ 投切指示灯：投入电容时，指示灯亮

05
外形和安装尺寸

, ," ,# ,$

⩡⎼጑҈េܳ
ᮦ㘩Ѻࢷูऴᐬڟ

QYFK(II) 长 × 宽 × 厚：145mm*100mm*98mm

%;

⩡⎼጑҈េܳ
ᮦ㘩Ѻࢷูऴᐬڟ

QYFK(II)(D) 长 × 宽 × 厚：165mm*105mm*106mm
QYFK(II) 与 QYFK(II)D 均采用 35mm 标准导轨安装

注：* 外形尺寸若有变动，以实物尺寸为准。
