一峰产品
一峰产品

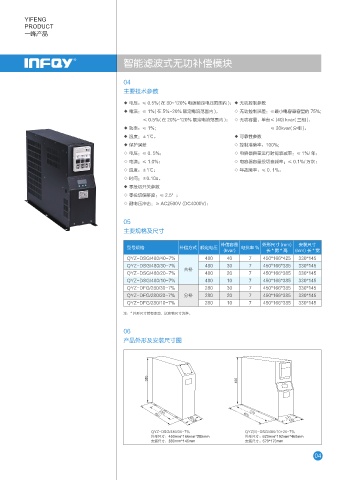

智能滤波式无功补偿模块

04
主要技术参数

◆ 电压：≤ 0.5%( 在 80~120% 电源额定电压范围内 )；◆ 无功控制参数
◆ 电流：≤ 1%( 在 5%~20% 额定电流范围内 )， ◇ 无功控制误差：≤最小电容器容量的 75%;
≤ 0.5%( 在 20%~120% 额定电流范围内 )； ◇ 无功容量：单台≤ (40) kvar( 三相 )，
◆ 功率：≤ 1%; ≤ 30kvar( 分相 )。
◆ 温度：±1℃。 ◆ 可靠性参数
◆ 保护误差 ◇ 控制准确率：100%;
◇ 电压：≤ 0. 5%； ◇ 电容器容量运行时间衰减率：≤ 1%/ 年；
◇ 电流：≤ 1.0%； ◇ 电容器容量投切衰减率：≤ 0.1%/ 万次；
◇ 温度：±1℃； ◇ 年故障率：≤ 0. 1%。
◇ 时间：±0.10s。
◆ 零投切开关参数
◇ 零投切偏移度：≤ 2.5°；
◇ 耐电压冲击：≥ AC2500V (DC4000V)；

05
主要规格及尺寸

补偿容量 外形尺寸 (mm) 安装尺寸
型号规格 补偿方式 额定电压 电抗率 %
(kvar) 长* 宽* 高 (mm) 长 * 宽
QYZ-DSG/480/40-7% 480 40 7 450*166*425 330*145
QYZ-DSG/480/30-7% 480 30 7 450*166*385 330*145
共补
QYZ-DSG/480/20-7% 480 20 7 450*166*385 330*145
QYZ-DSG/480/10-7% 480 10 7 450*166*385 330*145
QYZ-DFG/280/30-7% 280 30 7 450*166*385 330*145
QYZ-DFG/280/20-7% 分补 280 20 7 450*166*385 330*145
QYZ-DFG/280/10-7% 280 10 7 450*166*385 330*145

注：* 外形尺寸若有变动，以实物尺寸为准。

06
产品外形及安装尺寸图

QYZ-DSG/480/30-7% QYZ(II)-DSG/480/10+20-7%
外形尺寸：450mm*166mm*385mm 外形尺寸：620mm*192mm*460mm
安装尺寸：330mm*145mm 安装尺寸：570*170mm
