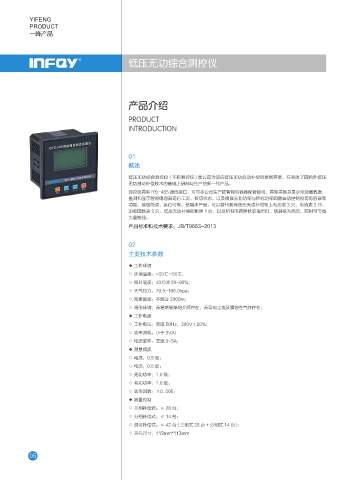

低压无功综合测控仪

产品介绍

PRODUCT
INTRODUCTION

01
概述

低压无功综合测控仪 ( 下称测控仪 ) 是公司为适应低压无功自动补偿的发展需要，在吸收了国内外低压
无功自动补偿技术的基础上研制与生产的新一代产品。
测控仪具有 RS-485 通信接口，可与本公司生产的智能电容器配套使用，具备采集并显示电测量数据，
监测和显示智能电容器运行工况、投切状态，以及根据无功功率与目标功率因数自动控制投切电容器等
功能，接线简洁、运行可靠。使用本产品，可以替代现有低压无功补偿柜上电压表 3 只、电流表 3 只、
功率因数表 3 只、低压无功补偿控制器 1 台，以及所有电容器状态指示灯，使其极为简洁，同时可节省
大量接线。
产品标准和技术要求：JB/T9663-2013

02
主要技术参数
◆ 工作环境
◇ 环境温度：-35℃ ~55℃；
◇ 相对湿度：40℃时 20~90%;
◇ 大气压力：79.5~106.0kpa;
◇ 海拔高度：不超过 2000m;
◇ 周围环境：无易燃易爆的介质存在，无导电尘埃及腐蚀性气体存在；
◆ 工作电源
◇ 工作电压：交流 50Hz，380V±20%;
◇ 功率消耗：小于 3VA;
◇ 电流取样：交流 0~5A;
◆ 测量精度
◇ 电压：0.5 级；
◇ 电流：0.5 级；
◇ 无功功率：1.0 级；
◇ 有功功率：1.0 级；
◇ 功率因数：±0. 005；
◆ 容量控制
◇ 三相补偿式：≤ 28 台；
◇ 分相补偿式：≤ 14 台；
◇ 混合补偿式：≤ 42 台 ( 三相式 28 台 + 分相式 14 台 )；
◇ 开孔尺寸：113mm*113mm
