低压无功综合测控仪

03

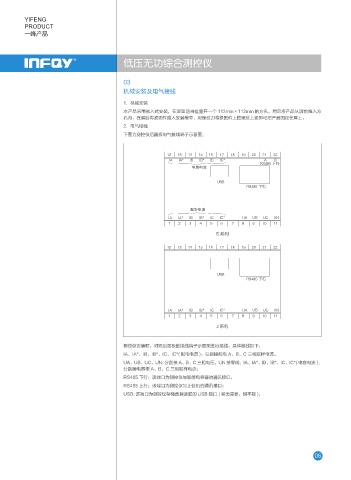

机械安装及电气接线

1．机械安装
本产品采用嵌入式安装，在屏面适当位置开一个 113mm×113mm 的方孔，然后将产品从屏前推入方
孔内，在屏后将紧固件插入安装槽中，用螺丝刀将紧固件上的螺丝上紧即可把产品固定在屏上。
2．电气接线
下图为测控仪后面板电气接线端子示意图：

*" *" *# *# *$ *$ " #
34 ̶㵸
⩡ქ⩡≭

64#
34 ̷㵸

䙹⩡⩡≭
*" *" *# *# *$ *$ 6" 6# 6$ 6/

S 系列

64#
34 ̷㵸

*" *" *# *# *$ *$ 6" 6# 6$ 6/

J 系列

测控仪安装时，对照后面板的接线端子示意图进行接线，具体接线如下：
IA、IA*、IB、IB*、IC、IC*( 配电电流 )：分别接配电 A、B、C 三相取样电流。
UA、UB、UC、UN: 分别接 A、B、C 三相电压，UN 接零线：IA、IA*、IB、IB*、IC、IC*( 电容电流 )：
分别接电容柜 A、B、C 三相取样电流；
RS485 下行：该端口为测控仪与智能电容器的通讯接口；
RS485 上行：该端口为测控仪与上位机的通讯接口；
USB: 该端口为测控仪存储数据读取的 USB 接口 ( 若无需要，则不接 )；
