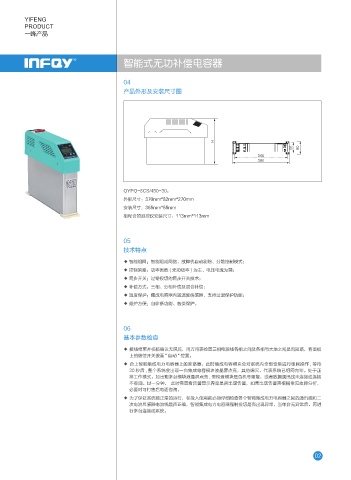

YIFENG
PRODUCT
一峰产品
一峰产品
智能式无功补偿电容器
04
产品外形及安装尺寸图
)
QYPQ-8CS/450-30：
外形尺寸：370mm*82mm*270mm
安装尺寸：365mm*55mm
相配合的测控仪安装尺寸：113mm*113mm
05
技术特点
◆ 智能组网：智能组成网络、故障机自动剔除、分散控制模式；
◆ 控制策略：功率因数 ( 无功功率 ) 为主、电压电流为辅；
◆ 同步开关：过零投切的同步开关技术；
◆ 补偿方式：三相、分相补偿及混合补偿；
◆ 温度保护：集成电容器内置温度传感器，支持过温保护功能；
◆ 维护方便：自诊断功能、各类保护。
06
基本参数检查
◆ 接线结束并校核确认无误后，用万用表检查三相电源线各相之间及各相与大地之间是否短路，将面板
上的拨位开关拨至 " 自动 " 位置。
◆ 合上智能集成电力电容器上的断路器，此时集成电容模块会对系统内全部设备进行组网操作 , 等待
30 秒后 , 整个系统会出现一台集成电容模块液晶屏点亮，其他媳灭。代表系统已组网完毕。处于正
常工作模式。如出现多台模块液晶屏点亮 , 需检査模块是否机号重复，或者数据通讯线未连接或连接
不牢固。过一分钟， 此时需査看告警显示界面是否出现告警，如果出现告警需根据常见故障分析，
必要时可打售后电话咨询。
◆ 为了保证系统能正常的运行，在投入使用前必须仔细检查各个智能集成电力电容器之间的通汛线和二
次电流互感器电流线是否正确，智能集成电力电容器强制投切是否出现异常，当单台无异常后。再进
行多台连接成系统。
