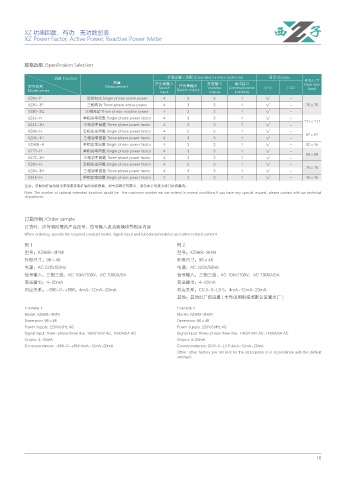

XZ 功率因数、有功、无功数显表
XZ Power Factor, Active Power, Reactive Power Meter

规格选型 /Specification Selection

功能 Function 扩展功能 ( 选配 )Extended function (optional) 显示 Display 开孔尺寸
测量 开关量输入 变送输出 通讯接口 Hole size
型号系列 Measurement Switch 开关量输出 Variable Communication LED LCD (mm)
Model series input Switch output output interface
XZ80-P 单相有功 Single phase active power 4 3 3 1 √ －
XZ80-3P 三相有功 Three phase active power 4 3 3 1 √ － 76×76
XZ80-3Q 三相无功 Three phase reactive power 4 3 3 1 √ －
XZ42-H 单相功率因数 Single phase power factor 4 3 3 1 √ －
111×111
XZ42-3H 三相功率因数 Three phase power factor 4 3 3 1 √ －
XZ96-H 单相功率因数 Single phase power factor 4 3 3 1 √ －
92×92
XZ96-3H 三相功率因数 Three phase power factor 4 3 3 1 √ －
XZ96B-H 单相功率因数 Single phase power factor 4 3 3 1 √ － 92×45
XZ72-H 单相功率因数 Single phase power factor 4 3 3 1 √ －
68×68
XZ72-3H 三相功率因数 Three phase power factor 4 3 3 1 √ －
XZ80-H 单相功率因数 Single phase power factor 4 3 3 1 √ －
76×76
XZ80-3H 三相功率因数 Three phase power factor 4 3 3 1 √ －
XZ48-H 单相功率因数 Single phase power factor 4 3 3 1 √ － 45×45
注意：选配的扩展功能为常规最多能扩展的功能数量，如有特殊订货要求，请与本公司技术部门协商解决。
Note: The number of optional extended functions would be the maximum number we can extend in normal conditions,If you have any special request, please contact with our technical
department.

订货示例 /Order sample
订货时，应写明所需的产品型号，信号输入及功能模块等相关内容
When ordering, specify the required product model, signal input and functional modules and other related content
例 1. 例 2.
型号：XZ96B-3P/M 型号：XZ96B-3H/M
外形尺寸：96×48 外形尺寸：96×48
电源：AC 220V/50Hz 电源：AC 220V/50Hz
信号输入：三相三线，AC 10kV/100V，AC 1000A/5A 信号输入：三相三线，AC 10kV/100V，AC 1000A/5A
变送输出：4~20mA 变送输出：4~20mA
对应关系：-866~0~+866：4mA~12mA~20mA 对应关系：C0.5~0~L0.5：4mA~12mA~20mA
其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 )

Example 1. Example 2.
Model: XZ96B-3P/M Model: XZ96B-3H/M
Dimension: 96×48 Dimension: 96×48
Power supply: 220V/50Hz AC Power supply: 220V/50Hz AC
Signal input: three-phase three line, 10kV/100V AC, 1000A/5A AC Signal input: three-phase three line, 10kV/100V AC, 1000A/5A AC
Output: 4~20mA Output: 4~20mA
Correspondence: -866~0~+866:4mA~12mA~20mA Correspondence: C0.5~0~L0.5:4mA~12mA~20mA
Other: other factory pre set (not for the description is in accordance with the default
settings)
