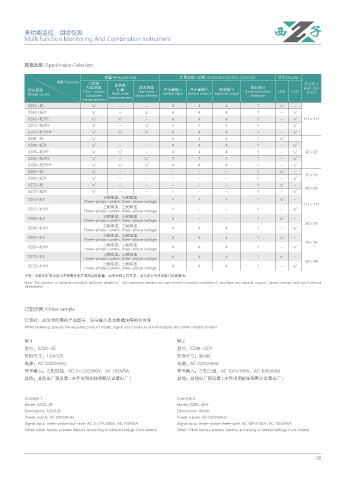

多功能监控、组合仪表
Multi Function Monitoring And Combination Instrument

规格选型 /Specification Selection

测量 Measurement 扩展功能 ( 选配 )Extended function (optional) 显示 Display
功能 Function 三相全 开孔尺寸
电量测量 复费率 谐波测量 通讯接口 Hole size
型号系列 Three-phase 计量 Harmonic 开关量输入 开关量输出 变送输出 Communication LED LCD
Model series full power Multi-rate measurement Switch input Switch output Variable output interface (mm)
measurement measurement
XZ42-3E √ - － 4 4 4 1 √ -
XZ42-3E/Y √ － √ 4 4 4 1 － √
XZ42-3E/FY √ √ － 4 4 4 1 － √ 111×111
XZ42-3E/HY √ － √ 4 4 4 1 － √
XZ42-3E/FHY √ √ √ 4 4 4 1 － √
XZ96-3E √ － － 4 4 4 1 √ －
XZ96-3E/Y √ － － 4 4 4 1 － √
XZ96-3E/FY √ √ － 4 4 4 1 － √ 92×92
XZ96-3E/HY √ － √ 4 4 4 1 － √
XZ96-3E/FHY √ √ √ 4 4 4 1 － √
XZ80-3E √ － － － － － 1 √ －
76×76
XZ80-3E/Y √ － － － － － 1 － √
XZ72-3E √ － － － － － 1 √ －
68×68
XZ72-3E/Y √ － － － － － 1 － √
XZ42-3UI 三相电流、三相电压 4 4 4 1 √ －
Three-phase current, three-phase voltage 111×111
三相电流、三相电压
XZ42-3UI/Y 4 － － 1 - √
Three-phase current, three-phase voltage
三相电流、三相电压
XZ96-3UI 4 － － 1 √ -
Three-phase current, three-phase voltage 92×92
XZ96-3UI/Y 三相电流、三相电压 4 4 4 1 － √
Three-phase current, three-phase voltage
三相电流、三相电压
XZ80-3UI 4 4 4 1 √ －
Three-phase current, three-phase voltage
三相电流、三相电压 76×76
XZ80-3UI/Y 4 4 4 1 － √
Three-phase current, three-phase voltage
XZ72-3UI 三相电流、三相电压 4 4 4 1 √ -
Three-phase current, three-phase voltage 68×68
三相电流、三相电压
XZ72-3UI/Y 4 4 4 1 － √
Three-phase current, three-phase voltage
注意：选配的扩展功能为常规最多能扩展的功能数量，如有特殊订货要求，请与本公司技术部门协商解决。
Note: The number of optional extended functions would be the maximum number we can extend in normal conditions,If you have any special request, please contact with our technical
department.
订货示例 /Order sample
订货时，应写明所需的产品型号，信号输入及功能模块等相关内容
When ordering, specify the required product model, signal input and functional modules and other related content

例 1. 例 2.
型号：XZ42-3E 型号：XZ96-3E/Y
外形尺寸：120x120 外形尺寸：96x96
电源：AC 220V/50Hz 电源：AC 220V/50Hz
信号输入：三相四线，AC 3×220/380V，AC 100A/5A 信号输入：三相三线，AC 10KV/100V，AC 1000A/5A
其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 ) 其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 )

Example 1. Example 2.
Model: XZ42-3E Model: XZ96-3E/Y
Dimensions: 120x120 Dimensions: 96x96
Power supply: AC 220V/50Hz Power supply: AC 220V/50Hz
Signal input: three-phase four-wire, AC 3×220/380V, AC 100A/5A Signal input: three-phase three-wire, AC 10KV/100V, AC 1000A/5A
Other: Other factory presets (factory according to default settings if not stated) Other: Other factory presets (factory according to default settings if not stated)
