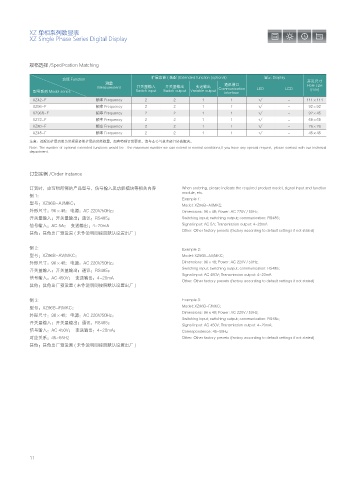

XZ 单相系列数显表
XZ Single Phase Series Digital Display

规格选择 /Specification Matching

扩展功能 ( 选配 )Extended function (optional) 显示 Display
功能 Function
测量 通讯接口 开孔尺寸
Measurement 开关量输入 开关量输出 变送输出 Communication LED LCD Hole size
型号系列 Model series Switch input Switch output Variable output interface (mm)
XZ42-F 频率 Frequency 2 2 1 1 √ － 111×111
XZ96-F 频率 Frequency 2 2 1 1 √ － 92×92
XZ96B-F 频率 Frequency 2 2 1 1 √ － 92×45
XZ72-F 频率 Frequency 2 2 1 1 √ － 68×68
XZ80-F 频率 Frequency 2 2 1 1 √ － 76×76
XZ48-F 频率 Frequency 2 2 1 1 √ － 45×45
注意：选配的扩展功能为常规最多能扩展的功能数量，如有特殊订货要求，请与本公司技术部门协商解决。
Note: The number of optional extended functions would be the maximum number we can extend in normal conditions,If you have any special request, please contact with our technical
department.

订货实例 /Order instance

订货时，应写明所需的产品型号，信号输入及功能模块等相关内容 When ordering, please indicate the required product model, signal input and function
module, etc.
例 1:
Example 1:
型号：XZ96B-AI/MKC； Model: XZ96B-AI/MKC;
外形尺寸：96×48; 电源：AC 220V/50Hz； Dimensions: 96×48; Power: AC 220V / 50Hz;
开关量输入；开关量输出；通讯：RS485； Switching input; switching output; communication: RS485;
信号输入：AC 5A； 变送输出：4~20mA Signal input: AC 5A; Transmission output: 4~20mA
Other: Other factory presets (factory according to default settings if not stated)
其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 )

例 2: Example 2:
型号：XZ96B-AV/MKC； Model: XZ96B-AV/MKC;
外形尺寸：96×48; 电源：AC 220V/50Hz； Dimensions: 96×48; Power: AC 220V / 50Hz;
Switching input; switching output; communication: RS485;
开关量输入；开关量输出；通讯：RS485；
Signal input: AC 450V; Transmission output: 4~20mA
信号输入：AC 450V； 变送输出：4~20mA
Other: Other factory presets (factory according to default settings if not stated)
其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 )
例 3: Example 3:
型号：XZ96B-F/MKC； Model: XZ96B-F/MKC;
Dimensions: 96×48; Power: AC 220V / 50Hz;
外形尺寸：96×48; 电源：AC 220V/50Hz；
Switching input; switching output; communication: RS485;
开关量输入；开关量输出；通讯：RS485；
Signal input: AC 450V; Transmission output: 4~20mA;
信号输入：AC 450V； 变送输出：4~20mA； Correspondence: 45~55Hz
对应关系：45~55Hz Other: Other factory presets (factory according to default settings if not stated)
其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 )
