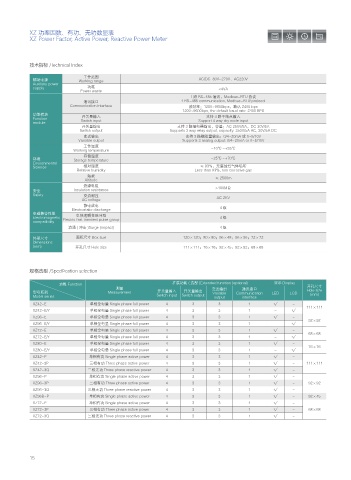

XZ 功率因数、有功、无功数显表
XZ Power Factor, Active Power, Reactive Power Meter

技术指标 /Technical Index

工作范围
辅助电源 Working range AC/DC 80V~270V、AC220V
Auxiliary power
supply 功耗 <4VA
Power waste
1 路 RS-485 通讯，Modbus-RTU 协议
通讯接口 1 RS-485 communication, Modbus-RTU protocol
Communication interface 波特率：1200~9600bps，默认 2400 bps
1200~9600bps, the default baud rate: 2400 BPS
功能模块
Function 开关量输入 支持 4 路干结点输入
module Switch input Support 4 way dry node input
开关量输出 支持 3 路继电器输出，容量：AC 250V/5A，DC 30V/5A
Switch output Supports 3 way relay output, capacity: 250V/5A AC, 30V/5A DC
变送输出 支持 3 路模拟量输出：0/4~20mA 或 0~5/10V
Variable output Supports 3 analog output: 0/4~20mA or 0~5/10V
工作温度 -10℃ ~+55℃
Working temperature
存储温度
环境 Storage temperature -25℃ ~+70℃
Environmental
Science 相对湿度 ≤ 93%，无腐蚀性气体场所
Relative humidity Less than 93%, non corrosive gas
海拔 ≤ 2500m
Altitude
绝缘电阻 >100MΩ
安全 Insulation resistance
Safety 交流耐压
AC voltage AC 2KV
静电放电 4级
Electrostatic discharge
电磁兼容性能
Electromagnetic 电快速瞬变脉冲群 4级
compatibility Electric fast transient pulse group
浪涌 ( 冲击 )Surge (impact) 4级
外形尺寸 面框尺寸 Box size 120×120；80×80；96×48；96×96；72×72
Dimensions
(mm) 开孔尺寸 Hole size 111×111；76×76；92×45；92×92；68×68

规格选型 /Specification selection

功能 Function 扩展功能 ( 选配 )Extended function (optional) 显示 Display 开孔尺寸
测量 变送输出 通讯接口 Hole size
型号系列 Measurement 开关量输入 开关量输出 Variable Communication LED LCD (mm)
Model series Switch input Switch output output interface
XZ42-E 单相全电量 Single phase full power 4 3 3 1 √ －
111×111
XZ42-E/Y 单相全电量 Single phase full power 4 3 3 1 － √
XZ96-E 单相全电量 Single phase full power 4 3 3 1 √ －
92×92
XZ96-E/Y 单相全电量 Single phase full power 4 3 3 1 － √
XZ72-E 单相全电量 Single phase full power 4 3 3 1 √ －
68×68
XZ72-E/Y 单相全电量 Single phase full power 4 3 3 1 － √
XZ80-E 单相全电量 Single phase full power 4 3 3 1 √ －
76×76
XZ80-E/Y 单相全电量 Single phase full power 4 3 3 1 － √
XZ42-P 单相有功 Single phase active power 4 3 3 1 √ －
XZ42-3P 三相有功 Three phase active power 4 3 3 1 √ － 111×111
XZ42-3Q 三相无功 Three phase reactive power 4 3 3 1 √ －
XZ96-P 单相有功 Single phase active power 4 3 3 1 √ －
XZ96-3P 三相有功 Three phase active power 4 3 3 1 √ － 92×92
XZ96-3Q 三相无功 Three phase reactive power 4 3 3 1 √ －
XZ96B-P 单相有功 Single phase active power 4 3 3 1 √ － 92×45
XZ72-P 单相有功 Single phase active power 4 3 3 1 √ －
XZ72-3P 三相有功 Three phase active power 4 3 3 1 √ － 68×68
XZ72-3Q 三相无功 Three phase reactive power 4 3 3 1 √ －
