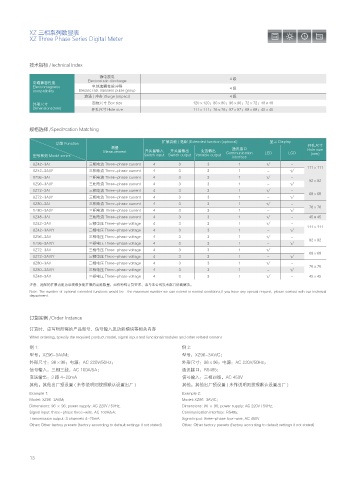

XZ 三相系列数显表
XZ Three Phase Series Digital Meter

技术指标 /Technical Index

静电放电
Electrostatic discharge 4级
电磁兼容性能
Electromagnetic 电快速瞬变脉冲群 4级
compatibility Electric fast transient pulse group
浪涌 ( 冲击 )Surge (impact) 4级
外形尺寸 面框尺寸 Box size 120×120；80×80；96×96；72×72；48×48
Dimensions(mm) 开孔尺寸 Hole size 111×111；76×76；92×92；68×68；45×45

规格选择 /Specification Matching

功能 Function 扩展功能 ( 选配 )Extended function (optional) 显示 Display 开孔尺寸
测量 通讯接口 Hole size
Measurement 开关量输入 开关量输出 变送输出 Communication LED LCD (mm)
型号系列 Model series Switch input Switch output Variable output interface
XZ42-3AI 三相电流 Three-phase current 4 3 3 1 √ －
111×111
XZ42-3AI/Y 三相电流 Three-phase current 4 3 3 1 － √
XZ96-3AI 三相电流 Three-phase current 4 3 3 1 √ －
92×92
XZ96-3AI/Y 三相电流 Three-phase current 4 3 3 1 － √
XZ72-3AI 三相电流 Three-phase current 4 3 3 1 √ －
68×68
XZ72-3AI/Y 三相电流 Three-phase current 4 3 3 1 － √
XZ80-3AI 三相电流 Three-phase current 4 3 3 1 √ －
76×76
XZ80-3AI/Y 三相电流 Three-phase current 4 3 3 1 － √
XZ48-3AI 三相电流 Three-phase current 4 3 3 1 √ － 45×45
XZ42-3AV 三相电压 Three-phase voltage 4 3 3 1 √ －
111×111
XZ42-3AV/Y 三相电压 Three-phase voltage 4 3 3 1 － √
XZ96-3AV 三相电压 Three-phase voltage 4 3 3 1 √ －
92×92
XZ96-3AV/Y 三相电压 Three-phase voltage 4 3 3 1 － √
XZ72-3AV 三相电压 Three-phase voltage 4 3 3 1 √ －
68×68
XZ72-3AV/Y 三相电压 Three-phase voltage 4 3 3 1 － √
XZ80-3AV 三相电压 Three-phase voltage 4 3 3 1 √ －
76×76
XZ80-3AV/Y 三相电压 Three-phase voltage 4 3 3 1 － √
XZ48-3AV 三相电压 Three-phase voltage 4 3 3 1 √ － 45×45
注意：选配的扩展功能为常规最多能扩展的功能数量，如有特殊订货要求，请与本公司技术部门协商解决。
Note: The number of optional extended functions would be the maximum number we can extend in normal conditions,If you have any special request, please contact with our technical
department.

订货实例 /Order Instance
订货时，应写明所需的产品型号，信号输入及功能模块等相关内容
When ordering, specify the required product model, signal input and functional modules and other related content
例 1: 例 2:
型号：XZ96-3AI/M； 型号：XZ96-3AV/C；
外形尺寸：96×96；电源：AC 220V/50Hz； 外形尺寸：96×96；电源：AC 220V/50Hz；
信号输入：三相三线，AC 100A/5A； 通讯接口：RS485；
变送输出：3 路 4~20mA 信号输入：三相四线，AC 450V
其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 ) 其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 )
Example 1: Example 2:
Model: XZ96-3AI/M; Model: XZ96-3AV/C;
Dimensions: 96 × 96; power supply: AC 220V / 50Hz; Dimensions: 96 × 96; power supply: AC 220V / 50Hz;
Signal input: three-phase three-wire, AC 100A/5A; Communication interface: RS485;
Transmission output: 3 channels 4~20mA Signal input: three-phase four-wire, AC 450V
Other: Other factory presets (factory according to default settings if not stated) Other: Other factory presets (factory according to default settings if not stated)
