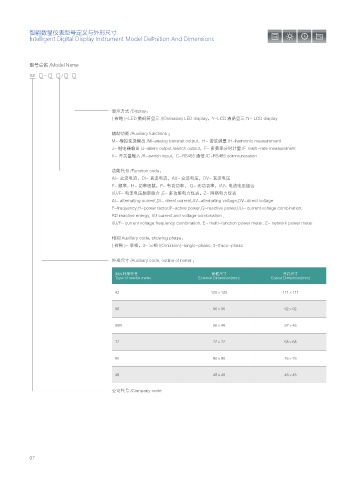

智能数显仪表型号定义与外形尺寸
Intelligent Digital Display Instrument Model Definition And Dimensions

型号命名 /Model Name

XZ □ - □ □ / □ □

显示方式 /Display：
( 省略 )-LED 数码管显示 /(Omission) LED display，Y-LCD 液晶显示 /Y- LCD display

辅助功能 /Auxiliary functions ：
M- 模拟变送输出 /M-analog transmit output，H- 谐波测量 /H-harmonic measurement
J- 继电器输出 /J-alarm output /switch output，F- 多费率分时计量 /F multi-rate measurement
K- 开关量输入 /K-switch input，C-RS485 通信 /C-RS485 communication

功能代号 /Function code：
AI- 交流电流，DI- 直流电流，AV- 交流电压，DV- 直流电压
F- 频率，H- 功率因数，P- 有功功率， Q- 无功功率，I/U- 电流电压组合
I/U/F- 电流电压频率组合 ,E- 多功能电力仪表，Z- 网络电力仪表
AI- alternating current,DI- direct current,AV-alternating voltage,DV-direct voltage
F-frequency,H-power factor,P-active power,Q-reactive power,I/U- current voltage combination,
RD reactive energy, I/U current and voltage combination ,
I/U/F- current voltage frequency combination, E- multi-function power meter, Z- network power meter

相别 Auxiliary code, showing phase：
( 省略 )- 单相，3- 三相 /(Omission)-single-phase, 3-three-phase

外形尺寸 /Auxiliary code, outline of meter ：

对应外形代号 面框尺寸 开孔尺寸
Type of needle meter External Dimension(mm) Cutout Dimension(mm)

42 120×120 111×111

96 96×96 92×92

96B 96×48 92×45

72 72×72 68×68

80 80×80 76×76

48 48×48 45×45

公司代号 /Company code

07
