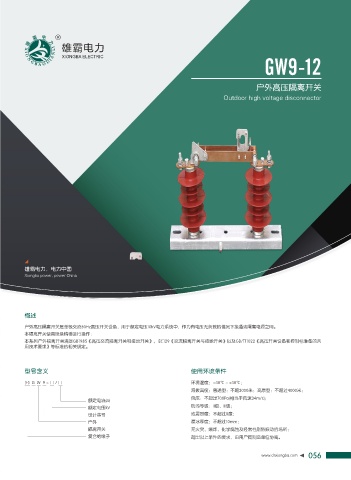

GW9-12

户外高压隔离开关
Outdoor high voltage disconnector

雄霸电力，电力中国
Xiongba power, power China

概述

户外高压隔离开关是单极交流50Hz高压开关设备，用于额定电压10kV电力系统中，作为有电压无负载的情况下接通或隔离电源之用。
本隔离开关使用绝缘钩棒进行操作：
本系列户外隔离开关满足GB1985《高压交流隔离开关和接地开关》、IEC129《交流隔离开关与接地开关》以及GB/T11022《高压开关设备和控制标准备的共
用技术要求》等标准的相关规定。

型号含义 使用环境条件

(H) G W 9 - □ / □ 环境温度：-40℃～+40℃；
海拔高度：普通型：不超2000米；高原型：不超过4000米；
风压：不超过700Pa(相当于风速34m/s)；
额定电流(A)
额定电压kV 防污等级：II级、III级；
设计序号 地震烈度：不超过8度；
户外 覆冰厚度：不超过10mm；
隔离开关 无火灾、爆炸、化学腐蚀及经常性剧烈振动的场所；
复合绝缘子 超出以上条件的要求，由用户同制造单位协商。

056
