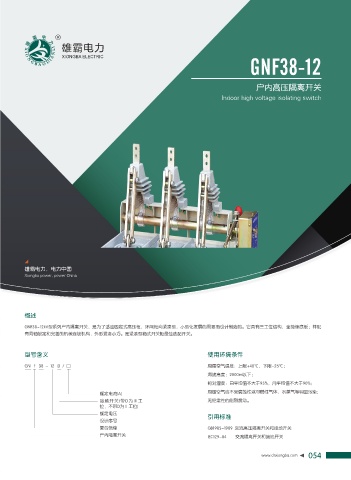

GNF38-12

户内高压隔离开关
Indoor high voltage isolating switch

雄霸电力，电力中国
Xiongba power, power China

概述

GNF38-12kV型系列户内隔离开关，是为了适应固定式高压柜，环网柜向紧凑型，小型化发展的需要而设计制造的。它具有三工位结构，全绝缘底板；并配
有同轴锁定和完善的机械连锁机构，外形紧凑小巧。是紧凑型箱式开关柜最佳选配开关。

型号含义 使用环境条件
GN F 38 - 12 D / □ 周围空气温度：上限+40℃，下限-25℃；
海拔高度：2000m以下；
相对湿度：日平均值不大于95%，月平均值不大于90%；
额定电流(A) 周围空气应不受腐蚀性或可燃性气体，水蒸气等明显污染；
接地开关(带D为Ⅲ工 无经常性的剧烈震动。
位，不带D为Ⅱ工位)
额定电压
引用标准
设计序号
复合绝缘 GB1985-1989 交流高压隔离开关和接地开关
户内隔离开关 IEC129-84 交流隔离开关和接地开关

054
