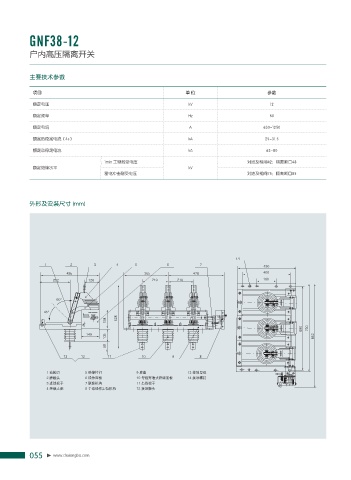

GNF38-12
户内高压隔离开关
主要技术参数
项目 单 位 参数
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630-1250
额定热稳定电流（4s） kA 25-31.5
额定动稳定电流 kA 63-80
1min 工频耐受电压 对地及相间42；隔离断口48
额定绝缘水平 kV
雷电冲击耐受电压 对地及相间75；隔离断口85
外形及安装尺寸 (mm)
14
1 2 3 4 5 6 7 490
495 365 478 400
252 126 210 210 160
60°
45°
158 528
690 730
149
105 852
58
13 12 11 10 9 8
1 动触刀 5 绝缘拉杆 9 底座 13 接地母排
2 静触头 6 操作面板 10 母线穿墙式绝缘底板 14 接地螺钉
3 进线端子 7 联锁机构 11 出线端子
4 绝缘支座 8 手动操作定位机构 12 接地触头
