P. 56

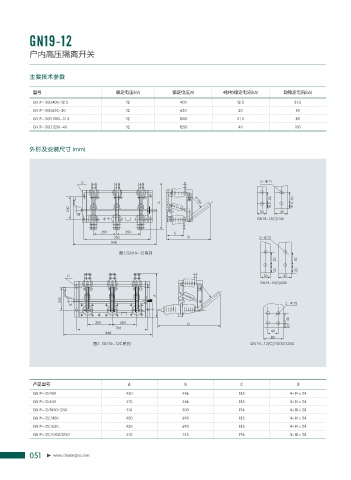

GN19-12
户内高压隔离开关
主要技术参数
型号 额定电压(kV) 额定电压(V) 4秒热稳定电流(kA) 动稳定电流(kA)
GN19-10(C)400-12.5 12 400 12.5 31.5
GN19-10(C)630-20 12 630 20 50
GN19-10(C)1000-31.5 12 1000 31.5 80
GN19-10(C)1250-40 12 1250 40 100
外形及安装尺寸 (mm)
%
"
Ō
(/ $
$
#
ప (/ ㈧݃
%
(/ $
"
#
ప (/ $㈧݃ (/ $
产品型号 A B C D
GN19-12/400 450 446 185 4-14×24
GN19-12/630 470 446 185 4-14×24
GN19-12/1000/1250 510 500 196 4-18×28
GN19-12C/400 420 690 185 4-14×24
GN19-12C/630 430 690 185 4-14×24
GN19-12C/1000/1250 470 745 196 4-18×28
