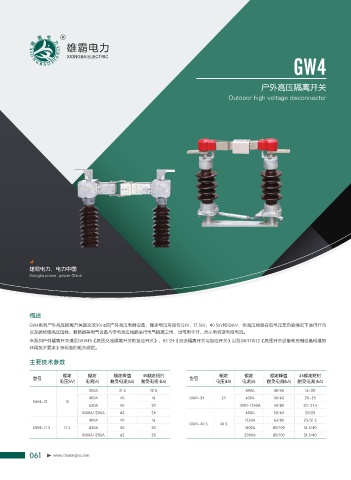

Page 66 - 浙江雄霸电力有限公司

雄霸电力

XIONGBA ELECTRIC
GW4

户外高压隔离开关
Outdoor high voltage disconnector

雄霸电力，电力中国
Xiongba power, power China

概述
GW4系列户外高压隔离开关是交流50Hz的户外高压电器设备，额定电压等级有12kV、17.5kV、40.5kV和126kV，供高压线路在有电压无负载情况下进行开合
以及被检修高压母线、断路器等电气设备与带电高压线路进行电气隔离之用，也可用于开、合小电容或电感电流。
本系列户外隔离开关满足GB1985《高压交流隔离开关和接地开关》、IEC129《交流隔离开关与接地开关》以及GB/T11022《高压开关设备和控制设备标准的
共用技术要求》等标准的相关规定。

主要技术参数

额定 额定 额定峰值 4S额定短时 额定 额定 额定峰值 4S额定短时
型号 型号
电压(kV) 电流(A) 耐受电流(kA) 耐受电流 (kA) 电压(kV) 电流(A) 耐受电流(kA) 耐受电流 (kA)
200A 31.5 12.5 400A 40/50 16~20
400A 40 16 GW4-24 24 630A 50/63 20~25
GW4-12 12
630A 50 20 1000~1250A 50/80 20~31.5
1000A/1250A 63 25 630A 50/63 20/25
400A 40 16 1250A 63/80 25/31.5
GW4-40.5 40.5
GW4-17.5 17.5 630A 50 20 1600A 80/100 31.5/40
1000A/1250A 63 25 2000A 80/100 31.5/40

061 www.chxiongba.com
