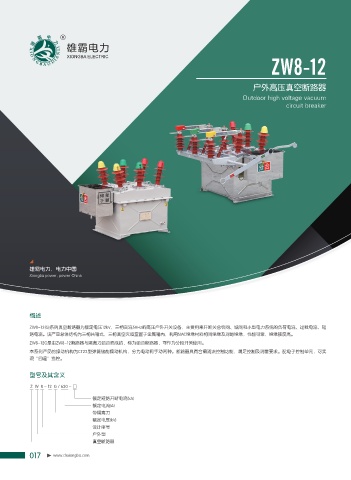

ZW8-12

户外高压真空断路器
Outdoor high voltage vacuum
circuit breaker

雄霸电力，电力中国
Xiongba power, power China

概述

ZW8-12(G)系列真空断路器为额定电压12kV，三相交流50Hz的高压户外开关设备，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短
路电流。该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
ZW8-12G是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。
本系列产品的操动机构为CT23型弹簧储能操动机构，分为电动和手动两种。断路器具有合闸涌流控制功能，满足控制及测量要求。配电子控制单元，可实
现“四遥”监控。

型号及其含义
Z W 8 - 12 G / 630 - □

额定短路开断电流(kA)
额定电流(A)
带隔离刀
额定电压(kV)
设计序号
户外型
真空断路器
