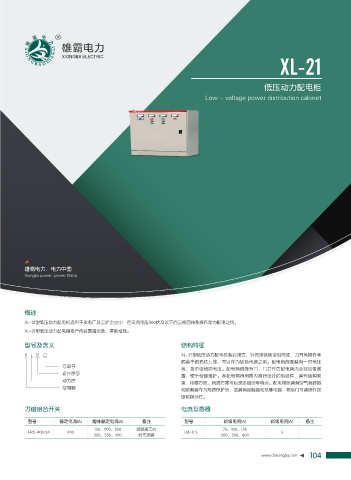

XL-21
低压动力配电柜
Low - voltage power distribution cabinet
雄霸电力，电力中国
Xiongba power, power China
概述
XL-21型低压动力配电柜适用于发电厂及工矿企业中，在交流电压500伏及以下的三相四线系统作动力配电之用。
XL-21型低压动力配电箱系户内装置墙安装，屏前检修。
型号及含义 结构特征
X L 21 □ XL-21型低压动力配电柜系封闭式，外壳用钢板变制而成，刀开关操作手
柄装于前右柱上部，可以作为切换电源之用。配电箱前面装有一只电压
方案号
表，指示母线的电压。配电箱前面有门，门打开后配电箱内全部设备敞
设计序号
露、便于检修维护。本配电箱用用国内自行设计的型组件，具有结构紧
动力控
凑，检修方便，线路方案可以灵活组合等特点。配电箱除装有空气断路器
控制箱
和熔断器作为短路保护外，还装有接触器和热继电器，箱前门可装操作按
钮和指示灯。
刀熔组合开关 电流互感器
型号 额定电流(A) 熔体额定电流(A) 备注 型号 初级电流(A) 初级电流(A) 备注
150、200、250 装隔离刀片 75、100、150
HR3-400/34 400 LM-0.5 5
300、350、400 时无溶体 200、300、600
