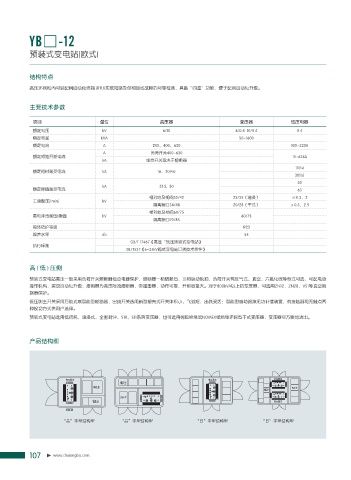

P. 112
YB□-12
预装式变电站(欧式)
结构特点
高压环网柜内可装配网自动化终端 (RTU)实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。
主要技术参数
项目 单位 高压器 变压器 低压电器
额定电压 kV 6/10 6/0.4 10/0.4 0.4
额定容量 kVA 50~1600
额定电流 A 200、400、630 100~3200
A 负荷开关400-630
额定短路开断电流 15~63kA
kA 组合开关取决于熔断器
15(1s)
额定短时耐受电流 kA 16，20(4s)
30(1s)
30
kA 31.5, 50
额定峰值耐受电流 63
相对地及相间32/42 25/35（油浸） ≤0.3，2
工频耐压(1min) kV
隔离断口36/48 20/28（干式） ＞0.3，2.5
相对地及相间60/75
雷电冲击耐压(峰值) kV 60/75
隔离断口70/85
箱体防护等级 IP23
噪声水平 db 55
GB/T 17467《高压“低压预装式变电站》
执行标准
DL/T537《6-35kV箱式变电站订货技术条件》
高(低)压侧
预装式变电站高压一般采用负荷开关熔断器组合电器保护，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动
操作机构，实现自动化升级；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大。对于800kVA以上的变压器，可选用ZN12，ZN28，VS1等真空断
路器保护。
低压侧主开关采用万能式或智能型断路器，出线开关选用新型塑壳式开关体积小、飞弧短，出线灵活；智能型自动跟踪无功补偿装置，有接触器和无触点两
种投切方式供用户选择。
预装式变电站选用低损耗、油浸式、全密封S9、S10、S11系列变压器，也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器，变压器可方便地进出。
产品结构图
变压器室 变压器室 变压器室
低压室
高压室 高压室
低压室
高压室
低压室 变压器室
“品”字型结构型 “品”字型结构型 “目”字型结构型 “目”字型结构型
