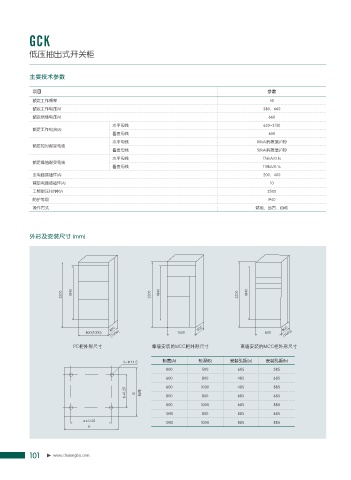

GCK

低压抽出式开关柜

主要技术参数

项目 参数
额定工作频率 50
额定工作电压(V) 380，660
额定绝缘电压(V) 660
水平母线 630-3150
额定工作电流(A)
垂直母线 600
水平母线 80kA(有效值)/1秒
额定短时耐受电流
垂直母线 50kA(有效值)/1秒
水平母线 176kA/0.1s
额定峰值耐受电流
垂直母线 110kA/0.1s
主电路接插件(A) 200，400
辅助电路接插件(A) 10
工频耐压1分钟(V) 2500
防护等级 IP40
操作方式 就地，远方，自动

外形及安装尺寸 (mm)

1$ᴈโᒎᅦᄤ 䲌ළႵ㷱⮰.$$ᴈโᒎᅦᄤ ⻧ළႵ㷱⮰.$$ᴈโᒎᅦᄤ

Ÿ 柜宽(A) 柜深(B) 安装孔距(a) 安装孔距(b)
800 500 685 385
600 800 485 685
600 1000 485 885
C # ᴈ⌝ 800 800 685 685
800 1000 685 885
1000 800 885 685
Bd 1000 1000 885 885
"

101 www.chxiongba.com
