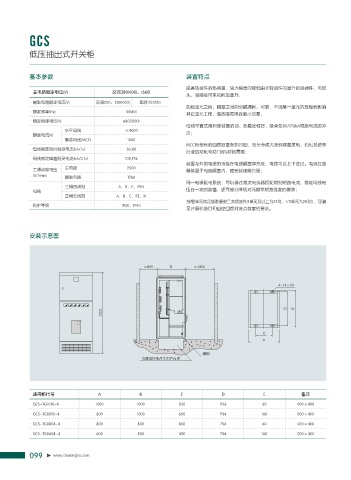

GCS

低压抽出式开关柜

基本参数 装置特点
提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆
主电路额定电压(V) 交流380(400)、(660)
头、间隔板带来的附加温升；
辅助电路额定电压(V) 交流220、380(400) 直流110/220
功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响
额定频率(Hz) 50(60)
其它单元工作，使故障局限在最小范围；
额定绝缘电压(V) 660(1000)
母线平置式排列使装置的动、热稳定性好，能承受80/176kA短路电流的冲
水平母线 ≤4000
额定电流(V) 击；
垂直母线(MCC) 1000
MCC柜单柜的回路数量多到22回，充分考虑大单机容量发电，石化系统等
母线额定短时耐受电流(kA/1s) 50,80
行业自动化电动门(机)群的需要；
母线额定峰值耐受电流(kA/0.1s) 105,176
装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。电流互感
工频试验电压 主电路 2500 器装置于电缆隔室内，使安装维修方便；
(V/1min) 辅助电路 1760
同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电
三相四线制 A，B，C，PEN
母线 压在一定的数值，还可部分降低对元器件短路强度的要求；
三相五线制 A，B，C，PE，N
抽屉单元有足够数量的二次插接件(1单元及以上为32对，1/2单元为20对)，可满
防护等级 IP30，IP40
足计算机接口和自控回路对接点数量的要求。

安装示意图

Ō # Ō

f

% #

$
"

Ἡ䧎
⩡㐲⇋โᒎᅦᄤ⩔ᝣ㜖჆

通用柜代号 A B C D E 备注
GCS-TG1010-4 1000 1000 850 956 60 400×400
GCS-TG0810-4 800 1000 650 956 160 200×400

GCS-TG0808-4 800 800 850 756 60 400×400
GCS-TG0608-4 600 800 450 756 160 200×400
