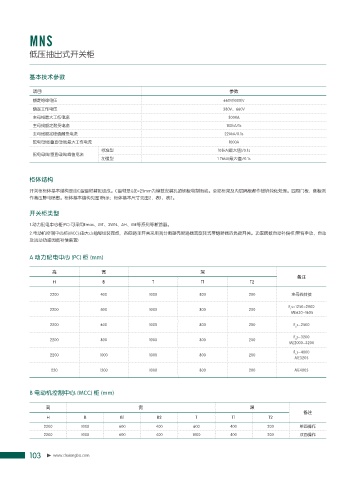

MNS

低压抽出式开关柜

基本技术参数

项目 参数
额定绝缘电压 660V(1000)V
额定工作电压 380V、660V
主母线最大工作电流 5000A
主母线额定耐受电流 100kA/1s
主母线额定峰值耐受电流 220kA/0.1s
配电母线(垂直母线)最大工作电流 1000A
标准型 105kA(最大值)/0.1s
配电母线(垂直母线)峰值电流
加强型 1 76kA(最大值)/0.1s

柜体结构
开关柜柜体基本结构是由C型型材装配组成。C型材是以E=25mm为模数安装孔的钢板弯制而成。全部柜架及内层隔板都作镀锌纯化处理。四周门板，侧板则
作高压静电喷塑。柜体基本结构见图1所示：柜体基本尺寸见图2，表1、表2。

开关柜类型

1.动力配电中心柜(PC):可采用Emax、MT、3WN、AH、ME等系列等断路器。
2.电动机控制中心柜(MCC):由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。功率因数自动补偿柜(带有手动、自动
及远动功率因数补偿装置)

A 动力配电中心 (PC) 柜 (mm)

高 宽 深
备注
H B T T1 T2

2200 400 1000 800 200 主母线转接
F s-1250-2000
2200 400 1000 800 200 1
ME630-1605
2200 600 1000 800 200 F s-2500
2
F s-3200
2200 800 1000 800 200 4
ME2000-3200
F s-4000
2200 1000 1000 800 200 5
ME3205
220 1200 1000 800 200 ME4005

B 电动机控制中心 (MCC) 柜 (mm)

高 宽 深
备注
H B B1 B2 T T1 T2
2200 1000 600 400 600 400 200 单面操作
2200 1000 600 400 1000 400 200 双面操作
