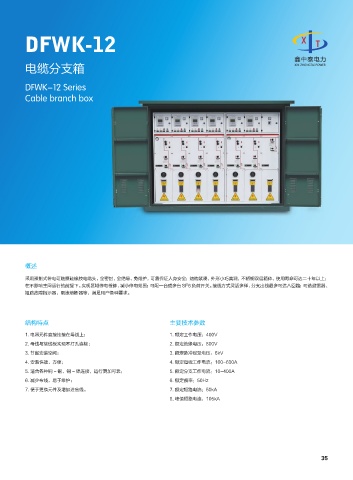

DFWK-12
操Иࡪऄԃ
电缆分支箱 >/4 @.54-:'/ 65=+8
DFWK-12 Series
Cable branch box
概述
采用预制式带电可触摸硅橡胶电缆头，全密封，全绝缘，免维护，可靠保证人身安全；结构紧凑，外形小巧美观，不锈钢双层箱体，使用寿命可达二十年以上；
在不影响主网运行的前提下。实现区域停电检修，减小停电范围；可配一台或多台 SF6 负荷开关。接线方式灵活多样，分支出线最多可达八回路；可选避雷器、
短路故障指示器，限流熔断器等，满足用户各种要求。
结构特点 主要技术参数
1. 电器元件直接挂接在母线上； 1. 额定工作电压：400V
2. 母线与接线板实现不打孔连接； 2. 额定绝缘电压：800V
3. 节省安装空间； 3. 额定脉冲耐受电压：6kV
4. 安装快捷、方便； 4. 额定母线工作电流：160-630A
5. 适合各种铜 - 铜、铜 - 铝连接，运行更加可靠； 5. 额定分支工作电流：10-400A
6. 减少布线，易于维护； 6. 额定频率：50Hz
7. 便于更换元件及增加进出线。 7. 额定短路电流：50kA
8. 峰值短路电流：105kA
