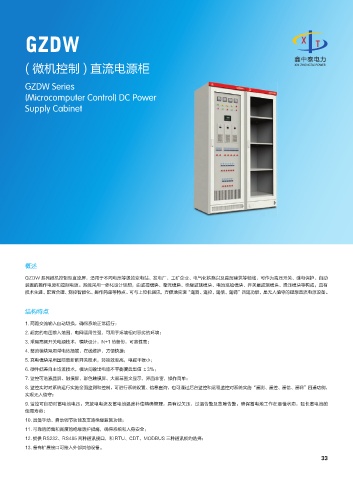

GZDW

操Иࡪऄԃ
( 微机控制 ) 直流电源柜 >/4 @.54-:'/ 65=+8

GZDW Series

(Microcomputer Control) DC Power
Supply Cabinet

概述

GZDW 系列微机控制型直流屏，适用于不同电压等级的变电站、发电厂、工矿企业、电气化铁路以及高层建筑等领域，可作为高压开关、继电保护、自动
装置的操作电源和控制电源。系统采用一体化设计思想，由监控模块、整流模块、绝缘监测模块、电池巡检模块、开关量监测模块、降压模块等构成，具有
技术先进、配置合理、测控智能化、操作简单等特点。可与上位机通讯，方便地实现“遥测、遥控、遥信、遥调”四遥功能，是无人值守的理想直流电源设备。

结构特点

1. 两路交流输入自动切换，确保系统正常运行；
2. 超宽的电压输入范围，电网适用性强，可用于环境相对恶劣的环境；
3. 采用高频开关电源技术，模块设计，N+1 热备份，可靠性高；
4. 整流模块采用带电热插拔，在线维护，方便快捷；
5. 充电模块采用国际最新款开关技术，转换效率高，电磁干扰小；
6. 硬件低差自主均流技术，模块间输出电流不平衡度典型值 ±3%；
7. 监控可选液晶屏、触摸屏、彩色触摸屏、大屏幕图文显示，界面丰富，操作简单；
8. 监控实时对系统运行实施全面监测和控制，可进行系统设置、信息查询，也可通过后台监控和远程监控对系统实施“遥测、遥控、遥信、遥调”四遥功能，
实现无人值守；
9. 监控可自动对蓄电池电压，充放电电流及蓄电池温度补偿精确管理，具有过欠压、过温告警及故障告警，确保蓄电池工作在最佳状态，延长蓄电池的
使用寿命；
10. 具备手动、自动调节功能及支路绝缘监测功能；
11. 可靠的防雷和高度的绝缘防护措施，确保系统和人身安全；
12. 提供 RS232、RS485 两种通讯接口，和 RTU、CDT、MODBUS 三种通讯规约选择；
13. 备有扩展接口可接入外部其他设备。
33
