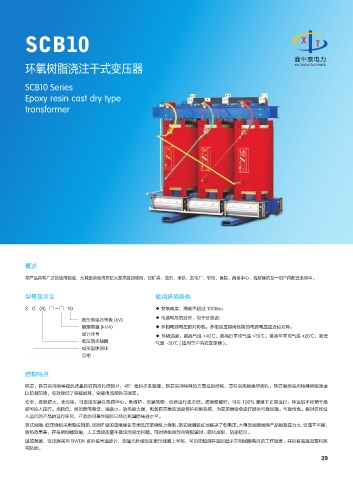

SCB10
操Иࡪऄԃ
环氧树脂浇注干式变压器 >/4 @.54-:'/ 65=+8
SCB10 Series
Epoxy resin cast dry type
transformer
概述
本产品具有广泛的使用领域，尤其适合使用在防火要求高的场所，如矿井、油田、地铁、发电厂、学校、医院、商业中心、高层建筑及一切户内配置系统中。
型号及含义 使用环境条件
S C (B) □ - □ 10 ◆ 安装高度：海拔不超过 1000m；
高压侧电压等级 (kV) ◆ 电源电压的波形：似于正弦波；
额定容量 (kVA) ◆ 多相电源电压的对称性：多相变压器所连接的电源电压应近似对称。
设计序号 ◆ 环境温度：最高气温 +40℃；最高日平均气温 +30℃；最高年平均气温 +20℃；最低
低压箔式线圈 气温 -30℃ ( 适用于户内式变压器 )。
成形固体浇注
三相
结构特点
铁芯：铁芯采用高导磁优质晶粒取向冷扎硅钢片，45°全斜步进接缝，铁芯采用特殊的方管拉板结构，芯柱采用绝缘带绑扎，铁芯表面采用特殊树脂涂覆
以防潮防锈，有效降低了空载损耗、空载电流和铁芯噪音。
安全，难燃防火，无污染，可直接安装在负荷中心。免维护、安装简便、综合运行成本低。防潮性能好，可在 100% 湿度下正常运行，停运后不经预干燥
即可投入运行。损耗低、局部放电量低、噪音小、散热能力强，配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障。可靠性高。据对已经投
入运行的产品的运行研究，产品的可靠性指标已经达到国际先进水平。
箔式线圈：低压绕组采用整段铜箔，连同F级的匝绝缘在专用低压箔绕机上绕制。箔式线圈较好地解决了低电压，大电流线圈线绕产品短路应力大，安匝不平衡，
散热效果差，存在绕制螺旋角，人工焊接质量不稳定的突出问题。同时绕组端部用树脂灌封，固化成形，防潮防污。
温控装置：变压器采用 BWDK 系列信号温度计，测温元件埋设在低压线圈上半部，可自动检测并巡回显示三相线圈各自的工作湿度。并且有超温报警和跳
闸功能。
39
