P. 40
YB □ -12
操Иࡪऄԃ

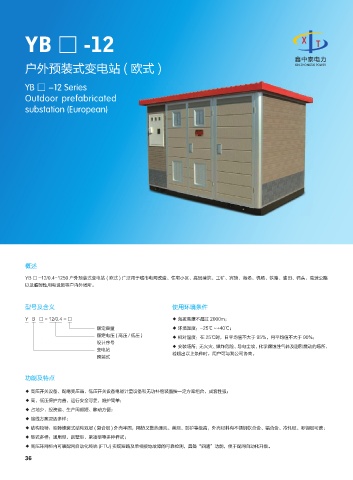

户外预装式变电站 ( 欧式 ) >/4 @.54-:'/ 65=+8
YB □ -12 Series
Outdoor prefabricated
substation (European)
概述
YB □ -12/0.4-1250 户外预装式变电站 ( 欧式 ) 广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路
以及临时性用电设施等户内外场所。
型号及含义 使用环境条件
Y B □ - 12/0.4 - □ ◆ 海拔高度不超过 2000m；
额定容量 ◆ 环境温度：-25℃ ~+40℃；
额定电压 ( 高压 / 低压 ) ◆ 相对湿度：在 25℃时，日平均值不大于 95%，月平均值不大于 90%；
设计序号
◆ 安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，
变电站
若超出以上条件时，用户可与我公司协商。
预装式
功能及特点
◆ 高压开关设备、配电变压器、低压开关设备电能计量设备和无功补偿装置按一定方案组合，成套性强；
◆ 高、低压保护完善，运行安全可靠，维护简单；
◆ 占地少，投资省、生产周期短、移动方便；
◆ 接线方案灵活多样；
◆ 结构独特：独特蜂窝式结构双层 ( 复合板 ) 外壳牢固，隔热又散热通风、美观、防护等级高，外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选；
◆ 型式多样：通用型、别墅型、紧凑型等多种样式；
◆ 高压环网柜内可装配网自动化终端 (FTU) 实现短路及单相接地故障的可靠检测，具备“四遥”功能，便于配网自动化升级。
36
