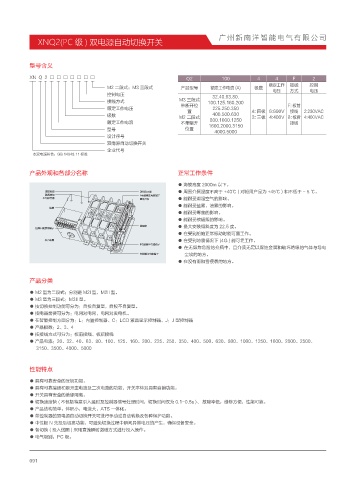

              XNQ2(PC 级 ) 双电源自动切换开关



           型号含义

           XN  Q  2  □  □  □  □  □  □  □                         Q2          100          4     4     F      2
                                                                                              额定工作   接线    控制
                                      M2 二段式;M3 三段式            产品型号      额定工作电流 (A)      极数    电压    方式    电压
                                      控制电压                                32.40.63.80.
                                      接线方式                     M3 三段式    100.125.160.200
                                                               带断开位                                 F: 板前
                                      额定工作电压                              225.250.350
                                                                 置                      4: 四极 6:690V  接线   2:230VAC
                                      极数                       M2 二段式     400.500.630    3: 三极 4:400V B: 板后 4:400VAC
                                                                         800.1000.1250
                                      额定工作电流                   不带断开      1600.2000.3150              接线
                                      型号                         位置
                                                                           4000.5000
                                      设计序号
                                      双电源自动切换开关
                                      企业代号
            本双电源符合:GB 14048.11 标准

           产品外观和各部分名称                                         正常工作条件

                                                              ● 海拔高度 2000m 以下。
                 ଣܫܷ୚                            Ԉҁܶॐ֘        ● 周围介质温度不高于 +40℃ ( 对船用产品为 +45℃ ) 和不低于 - 5 ℃。
                 ૩஀ܷ୚                            'ऄ࢛ҋПऄ૨ঀ׿
                ۴Ԉݱҁ߬                            ૼԉڐҼ         ● 能耐受潮湿空气的影响。
                                                              ● 能耐受盐雾、油雾的影响。
                  政࣎
                                                              ● 能耐受霉菌的影响。
                                                              ● 能耐受核辐照的影响。
                     '  '  (  (
                                                 ࢃڜ؜          ● 最大安装倾斜度为 22.5 度。
             ݏӲ֛૨ݎিঀ׿
                                                              ● 在受到船舶正常振动时能可靠工作。
                ܎ҵি֥                                          ● 在受到地震情况下 (4G ) 能可靠工作。
                                                 (ऄ࢛ҋПऄ૨ঀ׿
                                                              ● 在无爆炸危险的介质中,且介质无足以腐蚀金属和破坏绝缘的气体与导电
                                                 િૺҋПऄ૨ঀ׿       尘埃的地方。
                                                              ● 在没有雨和雪侵袭的地方。


           产品分类
           ● M2 型为二段式:分别是 M2I 型、M2II 型。
           ● M3 型为三段式:M3II 型。
           ● 按切换控制功能可分为:自投自复型,自投不自复型。
           ● 按电器需要可分为:电网对电网,电网对发电机。
           ● 在智能控制方面分为:L:内置控制器、C:LCD 液晶显示控制器、J:J 型控制器
           ● 产品极数:2、3、4
           ● 按接线方式可分为:板前接线、板后接线
           ● 产品电流:20、32、40、63、80、100、125、160、200、225、250、350、400、500、630、800、1000、1250、1600、2000、2500、
             3150、3500、4000、5000



           性能特点
           ● 具有可靠安全的互锁功能。
           ● 具有可靠接通和断开主电路及二次电路的功能,开关本体另具有自锁功能。
           ● 开关具有安全的绝缘隔离。
           ● 切换速度快 ( 不包括特意引入延时及控制器信号处理时间,切换时间仅为 0.1-0.5s )、 故障率低,维修方便,性能可靠。
           ● 产品结构简单,体积小,电流大,ATS 一体化。
           ● 带控制器的双电源自动切换开关可进行手动或自动转换及各种保护功能。
           ● 中性极 N 先投后切离功能,可避免切换过程中瞬间异常电压的产生,确保设备安全。
           ● 各切换 ( 投入线圈 ) 采用直流瞬时激磁方式进行投入操作。
           ● 电气级别:PC 级。
