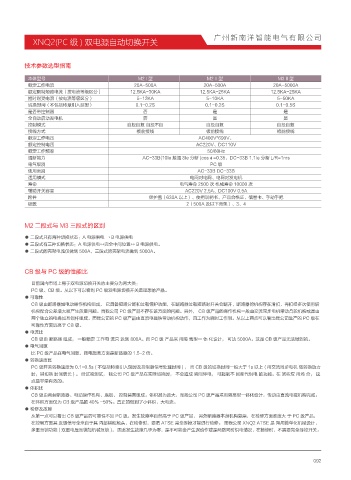

XNQ2(PC 级 ) 双电源自动切换开关
技术参数选型指南
本体型号 M2 I 型 M2 II 型 M3 II 型
额定工作电流 20A-500A 20A-500A 20A-5000A
额定限制短路电流(按电流等级区分) 12.5KA-30KA 12.5KA-25KA 12.5KA-25KA
短时耐受电流(按电流等级区分) 5-12KA 5-10KA 5-50KA
切换时间(不包括特意引入延时) 0.1-0.2S 0.1-0.2S 0.1-0.5S
是否带控制器 否 是 是
全自动启动发电机 否 是 是
控制模式 自投自复 自投不自 自投自复 自投自复
接线方式 板前接线 板前接线 板前接线
额定工作电压 AC400V*690V、
额定控制电压 AC220V、DC110V
额定工作频率 50/60Hz
通断能力 AC-33B(10Ie 接通 8Ie 分断 )cosφ=0.35、DC-33B 1.1Ie 分断 L/R=1ms
电气级别 PC 级
使用类别 AC-33B DC-33B
适用模式 电网对电网、电网对发电机
寿命 电气寿命 2500 次 机械寿命 10000 次
辅助开关容量 AC220V 2.5A、DC100V 0.5A
附件 保护盖(630A 以上)、使用说明书、产品合格证、信誉卡、手动手把
极数 2(500A 及以下壳架)、3、4
M2 二段式与 M3 三段式的区别
● 二段式只有两种切换状态:A 电源供电 → B 电源供电
● 三段式有三种切换状态:A 电源供电↔完全中间位置↔ B 电源供电。
● 二段式的壳架电流仅做到 500A,三段式的壳架电流做到 5000A。
CB 级与 PC 级的性能比
目前国内市场上用于双电源切换开关的主要分为两大类:
PC 级、CB 级。从以下可以看到 PC 级双电源切换开关是理想的产品。
● 可靠性
CB 级由断路器加电动操作机构组成, 它具备短路分断和过载保护功能,在断路器过载短路时开关会断开,断路器的机构存在滑扣,再扣经多次使用后
机构配合公差增大易产生质量问题。而我公司 PC 级产品不存在该方面的问题。另外, CB 级产品的操作机构一般由交流同步电机带动凸轮机构或是由
两个独立的电操加互锁杆组成。而我公司的 PC 级产品由直流电磁铁带动机构动作,且工作为瞬时工作制。从以上两点可以看出我公司生产的 PC 级在
可靠性方面远高于 CB 级。
● 电流比
CB 级由 断路器 组成, 一般额定 工作电 流只 达到 800A。而 PC 级 产品采 用隔 离型一 体 化设计, 可达 5000A。这是 CB 级产品无法做到的。
● 电气间隙
比 PC 级产品在电气间隙、爬电距离方面是断路器的 1.5-2 倍。
● 转换速度比
PC 级开关转换速度为 0.1-0.5s ( 不包括特意引入延时及控制器信号处理时间 ) , 而 CB 级的切换时间一般大于 1s 以上 ( 用交流同步电机 做转换动力
时,其切换 时间更长 ) 。 经试验测试, 我公司 PC 级产品在实际切换时, 不会造成 瞬间停电, 可起到不 间断代供电 的功能。在 某些应 用场 合, 这
点是非常有效的。
● 体积比
CB 级由两台断路器、电动操作机构、底板、 控制装置组成。体积甚为庞大,而我公司 PC 级产品采用隔离型一体化设计,传动由直流电磁机构完成。
在体积方面仅为 CB 级产品的 40% -50%。真正的做到了小体积,大电流。
● 检修及故障
从第一点可以看出 CB 级产品的可靠性不如 PC 级,发生故障率自然高于 PC 级产品, 另外断路器本身机构复杂,在检修方面难度大 于 PC 级产品,
在控制方面其 反馈信号全来自于其 内部辅助触头,在检修时,要把 ATSE 完全拆掉才能进行检修。 而我公司 XNQ2 ATSE 是 采用简单化机械设计,
多重互锁功能 ( 双重电压互锁加机械互锁 ), 因此发生故障几乎为零,是不可能会产生误动作或是两路同时供电情况,在检修时,不需要完全拆掉开关。
