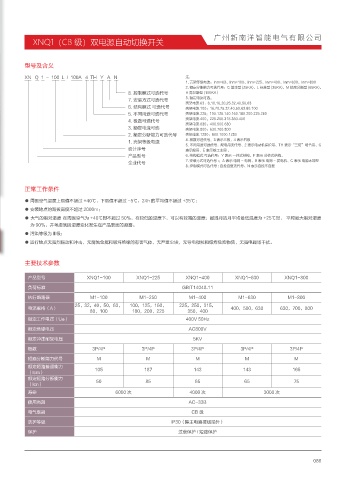

广州新南洋智能电气有限公司
XNQ1（CB 级）双电源自动切换开关

型号及含义

XN Q 1 - 100 L / 100A 4 TH Y A N 注：
1. 壳架等级电流：Inm=63、Inm=100、Inm=225、Inm=400、Inm=630、Inm=800
2. 额定分断能力可选代号：C 基本型 (25KA)、L 标准型 (35KA)、M 较高分断型 (65KA)、
8. 控制模式可选代号 H 高分断型 (100KA）
3. 额定电流可选：
7. 安装方式可选代号
壳架电流 63：6.10.16.20.25.32.40.50.63
6. 结构模式 可选代号 壳架电流 100：16.20.25.32.40.50.63.80.100
5. 不同用途可选代号 壳架电流 225：100.125.140.160.180.200.225.250
壳架电流 400：225.250.315.350.400
4. 极数可选代号
壳架电流 630：400.500.630
3. 额定电流可选 壳架电流 800：630.700.800
2. 额定分断能力可选代号 壳架电流 1250：800.1000.1250
4. 极数可选代号：3 表示三极、4 表示四极
1. 壳架等级电流
5. 不同用途可选代号：配电用无代号、2 表示电动机保护用、TH 表示“三防”场合用、C
设计序号 表示船用、E 表示核工业用 。
产品型号 6. 结构模式 可选代号：Y 表示 一体式结构、F 表示 分体式结构。
7. 安装方式可选代号 :：A 表示 电网 - 电网、B 表示 电网 - 发电机、C 表示 电源末端型
企业代号
8. 控制模式可选代号 : 自投自复无代号、N 表示自投不自复
正常工作条件

● 周围空气温度上限值不超过 +40℃，下限值不超过 -5℃，24h 的平均值不超过 +35℃；
● 安装地点的海拔高度不超过 2000m；
● 大气的相对湿度 在周围空气为 +40℃时不超过 50％，在较低的温度下，可以有较高的湿度；最湿月的月平均最低温度为 +25℃时， 平均最大相对湿度
为 90％，并考虑到因湿度变化发生在产品表面的凝露。
● 污染等级为Ⅲ级；
● 运行地点无强烈振动和冲击，无腐蚀金属和破坏绝缘的有害气体，无严重尘埃，无导电微粒和爆炸危险物质，无强电磁场干扰。

主要技术参数

产品型号 XNQ1-100 XNQ1-225 XNQ1-400 XNQ1-630 XNQ1-800
负荷标准 GB/T14048.11
执行断路器 M1-100 M1-250 M1-400 M1-630 M1-800
25，32，40，50，63， 100，125，160， 225，250，315，
电流规格（A） 400，500，630 630，700，800
80，100 180，200，225 350，400
额定工作电压（Ue） 400V 50Hz
额定绝缘电压 AC800V
额定冲击耐受电压 5KV
极数 3P/4P 3P/4P 3P/4P 3P/4P 3P/4P
短路分断能力代号 M M M M M
额定短路接通能力 105 187 143 143 165
（Icm）
额定短路分断能力 50 85 65 65 75
（Icn）
寿命 6000 次 4000 次 3000 次
使用类别 AC-33B
电气级别 CB 级
防护等级 IP30（除主电路接线端外）
保护 过载保护 / 短路保护

086
