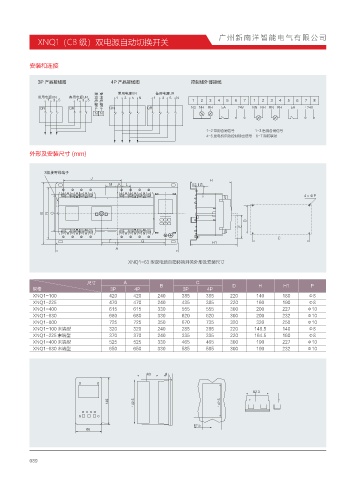

XNQ1（CB 级）双电源自动切换开关

安装和连接

3P 产品接线图 4P 产品接线图 控制线外部接线

፤⩔⩡⎼6/ ำ⩔⩡⎼63
፤⩔⩡⎼6/ ำ⩔⩡⎼63 / /
፤⩔⩡⎼/ ำ⩔⩡⎼/
2/ 23 2/ 23 / /) 3) " 7 // /) 3/ 3) " 7
/ /

1-2 常用合闸信号 1-3 备用合闸信号
4-5 发电机启动控制输出信号 6-7 消防联动

外形及安装尺寸 (mm)

㏓ᣑ䰢㏫〛ၼ
+ )
. , - ) )

fŸ1

# / 0
%
&

$
' ( )
"

XNQ1-63 型双电源自动转换开关外形及安装尺寸

尺寸 A B C D H H1 P
规格 3P 4P 3P 4P
XNQ1-100 420 420 240 385 385 220 140 180 Φ8
XNQ1-225 470 470 240 435 385 220 160 190 Φ8
XNQ1-400 615 615 330 555 555 300 200 227 Φ10
XNQ1-630 680 680 330 620 620 300 200 232 Φ10
XNQ1-800 725 725 350 670 735 320 320 250 Φ10
XNQ1-100 末端型 320 320 240 285 285 220 148.5 140 Φ8
XNQ1-225 末端型 370 370 240 335 335 220 164.5 160 Φ8
XNQ1-400 末端型 525 525 330 465 465 300 190 227 Φ10
XNQ1-630 末端型 650 650 330 585 585 300 190 232 Φ10

089
