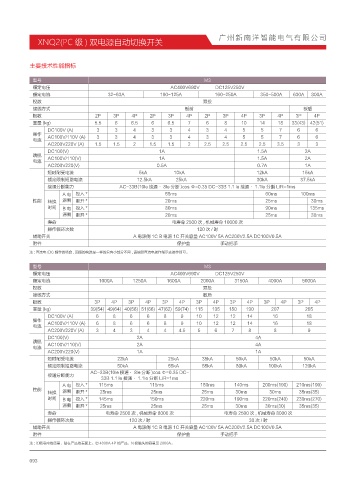

              XNQ2(PC 级 ) 双电源自动切换开关



           主要技术性能指标


            型号                                                         M3
            额定电压                                            AC400V690V             DC125V250V
            额定电流                      32-63A            180-125A           160~250A        350~500A   630A  800A
            投数                                                         双投
            接线方式                                                 板前                                      板后
            极数                    2P    3P    4P     2P    3P    4P    2P     3P    4P    3P    4P     3P    4P
            重量 (kg)               5.5    6    6.5    6     6.5    7     6     8     10    14     18  33(43)  42(51)
                 DC100V (A)       3      3     4     3     3      4     3     4     5      5     7     6      6
            操作   AC100V/110V (A)  3      3     4     3     3      4     3     4     5      5     7     6      6
            电流
                 AC200V220V (A)   1.5   1.5    2    1.5    1.5    2    2.5    2.5   2.5   2.5   3.5    3      3
                 DC100(V)                               1A                                1.5A            2A
            跳脱   AC100V/110(V)                          1A                                1.5A            2A
            电流
                 AC200V220(V)                          0.5A                               0.7A            1A
                 短时耐受电流                          5kA                      10kA           12kA            15kA
                 额定限制短路电流                       12.5kA                    25kA           30kA           37.5kA
                 接通分断能力                   AC-33B(10le 接通· 8le 分断 )cos Φ=0.35 DC-33B 1.1 le 接通· 1.1le 分断 L/R=1ms
                       A电  投入 *                           55ms                              60ms        100ms
            性能   转换    源侧  断开 *                           20ms                              25ms            30ms
                 时间    B电  投入 *                           80ms                              90ms            135ms
                       源侧  断开 *                           20ms                              25ms            30ms
                 寿命                                         电寿命 2500 次 , 机械寿命 10000 次
                 操作循环次数                                              120次/时
            辅助开关                               A 电源侧 1C B 电源 1C 开关容量 AC100V 5A AC200V2.5A DC100V0.5A
            附件                                                保护盖                         手动把手
           注 : 直流电 (DC 輝作的场合 , 回路的构造是一样的只有小部分不同 , 请按照直流电操作指示去操作即可。

            型号                                                         M3
            额定电压                                            AC400V690V             DC125V250V
            额定电流                   1000A       1250A      1600A       2000A       3150A      4000A       5000A
            投数                                                         双投
            接线方式                                                       板后
            极数                    3P   4P    3P    4P    3P    4P   3P    4P    3P    4P    3P    4P   3P    4P
            重量 (kg)             39(54) 49(64) 40(56) 51(66) 47(62) 59(74)  115  135  150  190  207        265
                 DC100V (A)       6     8     6     6    8     9     10   12    12    14       16         18
            操作   AC100V/110V (A)  6     8     6     6    8     9     10   12    12    14       16         18
            电流
                 AC200V220V (A)   3     4     3     4    4     4.5   5     6     7    8        8           9
                 DC100(V)                       2A                                       4A
            跳脱   AC100V/110(V)                  2A                                       4A
            电流
                 AC200V220(V)                   1A                                       1A
                 短时耐受电流                  22kA              25kA        35kA       50kA        50kA       50kA
                 额定限制短路电流                50kA              55kA        55kA       80kA       100kA       120kA
                                AC-33B(10le 接通· 8le 分断 )cos Φ=0.35 DC-
                 接通分断能力
                                    33B 1.1 le 接通· 1.1le 分断 L/R=1ms
                       A电  投入 *    115ms            115ms             180ms       140ms    200ms(190)  210ms(190)
            性能
                 转换    源侧  断开 *    25ms              25ms             25ms        30ms        30ms      35ms(35)
                 时间    B电  投入 *    145ms            150ms             220ms       190ms    220ms(240)  230ms(270)
                       源侧  断开 *    25ms              25ms             25ms        30ms      30ms(30)    35ms(35)
                 寿命                  电寿命 2500 次 , 机械寿命 8000 次                 电寿命 2500 次 , 机械寿命 8000 次
                 操作循环次数                      120次/时                                    30次/时
            辅助开关                               A 电源侧 1C B 电源 1C 开关容量 AC100V 5A AC200V2.5A DC100V0.5A
            附件                                                保护盖                         手动把手
           注 : ①括号内的质量,贴在产品的表面上。② 4000A 4P 的产品,N 极触头的容量是 2000A。
