广州新南洋智能电气有限公司

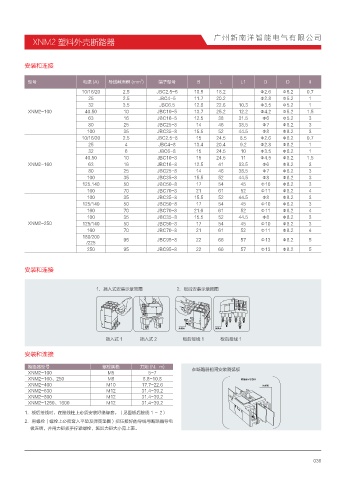

XNM2 塑料外壳断路器

安装和连接

2
型号 电流 (A) 导线截面积 (mm ) 端子型号 B L L1 D D δ
10/16/20 2.5 JBC2.5-5 10.5 18.2 Φ2.6 Φ5.2 0.7
25 2.5 JBC4-5 11.7 20.2 Φ2.8 Φ5.2 1
32 3.5 JBC6.5 12.8 22.6 10.3 Φ3.5 Φ5.2 1
XNM2-100 40.50 10 JBC10-5 13.7 25.2 12.2 Φ4.2 Φ5.2 1.5
63 16 JBC16-5 12.5 38 31.5 Φ6 Φ5.2 3
80 25 JBC25-8 14 46 38.5 Φ7 Φ8.2 3
100 35 JBC35-8 15.5 52 44.5 Φ8 Φ8.2 3
10/16/20 2.5 JBC2.5-8 15 24.5 8.5 Φ2.6 Φ8.2 0.7
25 4 JBC4-8 13.4 20.4 9.2 Φ2.8 Φ8.2 1
32 6 JBC6-8 15 24.5 10 Φ3.5 Φ8.2 1
40.50 10 JBC10-8 15 24.5 11 Φ4.5 Φ8.2 1.5
XNM2-160 63 16 JBC16-8 12.5 41 33.5 Φ6 Φ8.2 3
80 25 JBC25-8 14 46 38.5 Φ7 Φ8.2 3
100 35 JBC35-8 15.5 52 44.5 Φ8 Φ8.2 3
125.140 50 JBC50-8 17 54 45 Φ10 Φ8.2 3
160 70 JBC70-8 21 61 52 Φ11 Φ8.2 4
100 35 JBC35-8 15.5 52 44.5 Φ8 Φ8.2 3
125/140 50 JBC50-8 17 54 45 Φ10 Φ8.2 3
160 70 JBC70-8 21.6 61 52 Φ11 Φ8.2 4
100 35 JBC35-8 15.5 52 44.5 Φ8 Φ8.2 3
XNM2-250 125/140 50 JBC50-8 17 54 45 Φ10 Φ8.2 3
160 70 JBC70-8 21 61 52 Φ11 Φ8.2 4
180/200 95 JBC95-8 22 66 57 Φ13 Φ8.2 5
/225
250 95 JBC95-8 22 66 57 Φ13 Φ8.2 5

安装和连接

1．插入式安装示意简图 2．板后安装示意简图

㐉㑄຃ 㐉㑄຃
插入式 1 插入式 2 板后接线 1 板后接线 1

安装和连接

断路器型号 螺栓规格 力矩 (N．m) 在断路器相间安装隔弧板
XNM2-100 M5 5-7
XNM2-160、250 M8 8.8-10.8 䯀ᑓᲫႵ㷱పҷ
XNM2-400 M10 17.7-22.6 䯀ᑓᲫ
XNM2-630 M12 31.4-39.2
XNM2-800 M12 31.4-39.2
XNM2-1250、1600 M12 31.4-39.2
1．板后接线时，在接线柱上必须安装好绝缘套。（见图板后接线 1 ～ 2）
2．用螺栓（螺栓上必须套入平垫及弹簧垫圈）把压接好的导线与断路器导电
极连结，并用力矩扳手拧紧螺栓，施加力矩大小见上表。
