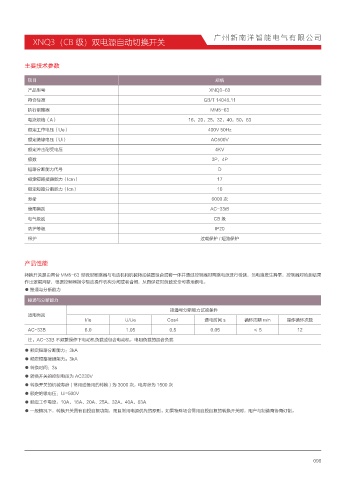

XNQ3（CB 级）双电源自动切换开关
主要技术参数
项目 规格
产品型号 XNQ3-63
符合标准 GB/T 14048.11
执行断路器 MM5-63
电流规格（A） 16，20，25，32，40，50，63
额定工作电压（Ue） 400V 50Hz
额定绝缘电压（Ui） AC500V
额定冲击耐受电压 4KV
极数 3P，4P
短路分断能力代号 D
额定短路接通能力（Icm） 17
额定短路分断能力（Icn） 10
寿命 6000 次
使用类别 AC-33iB
电气级别 CB 级
防护等级 IP20
保护 过载保护 / 短路保护
产品性能
转换开关是由两台 MM5-63 型微型断路器与电动机和机械转动装置组合成套一体并通过控制器对两路电源进行检测，当电路发生异常，控制器对检测结果
作出逻辑判断，根据控制器指令驱动操作机构分闸或者合闸，从而保证对负载安全可靠地供电。
● 接通与分断能力
接通与分断能力
接通与分断能力试验条件
适用类别
I/Ie U/Ue Cos4 通电时间 s 循环周期 min 操作循环次数
AC~33B 6.0 1.05 0.5 0.05 ≤ 5 12
注：AC~33B 不频繁操作下电动机负载或包含电动机，电阻负载的混合负载
● 额定短路分断能力：3kA
● 额定短路接通能力：3kA
● 转换时间：3s
● 转换开关的控制电压为 AC230V
● 转换开关的机械寿命 ( 常用或备用的转换 ) 为 3000 次，电寿命为 1500 次
● 额定绝缘电压：Ui=500V
● 额定工作电流：10A、16A、20A、25A、32A、40A、63A
● 一般情况下，转换开关具有自投自复功能，而且常用电源优先的原则。如果特殊场合需用自投自复的转换开关时，用户与制造商协商订制。
