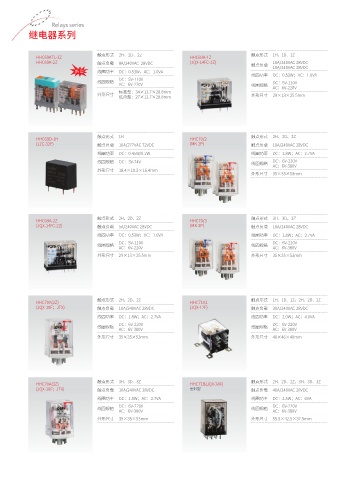

P. 40
Relays series
继电器系列
触点形式 2H、2D、2Z 触点形式 1H、1D、1Z
HHC69KTL-2Z HHC69A-1Z
HHC69K-2Z 触点负载 8A/240VAC 28VDC (JQX-14FC-1Z) 16A/240VAC 28VDC
触点负载
10A/240VAC 28VDC
新 型 线圈功率 DC：0.53W，AC：1.0VA
线圈功率 DC：0.53W；AC：1.0VA
DC：5V-110V
线圈规格 DC：5V-110V
AC：6V-220V 线圈规格
AC：6V-220V
标准型：34×12.7×28.8mm
外形尺寸 外形尺寸 29×13×25.5mm
低背型：27×12.7×28.8mm
触点形式 1H 触点形式 2H、2D、2Z
HHC69D-1H HHC70/2
(JZC-32F) 触点负载 10A/277VAC 72VDC (MK 2P) 触点负载 10A/240VAC 28VDC
线圈功率 DC：0.45W/0.2W 线圈功率 DC：1.8W；AC：2.7VA
线圈规格 DC：3V-24V DC：6V-220V
线圈规格
AC：6V-380V
外形尺寸 18.4×10.2×16.4mm
外形尺寸 35×35×53mm
触点形式 2H、2D、2Z 触点形式 3H、3D、3Z
HHC69A-2Z HHC70/3
(JQX-14FC-2Z) 触点负载 5A/240VAC 28VDC (MK 3P) 触点负载 10A/240VAC 28VDC
线圈功率 DC：0.53W；AC：1.0VA 线圈功率 DC：1.8W；AC：2.7VA
DC：5V-110V DC：6V-220V
线圈规格 线圈规格
AC：6V-220V AC：6V-380V
外形尺寸 29×13×25.5mm 外形尺寸 35×35×53mm
触点形式 2H、2D、2Z 触点形式 1H、1D、1Z，2H、2D、2Z
HHC70A(2Z) HHC71A1
(JQX-10F；JTX) 触点负载 10A/240VAC 28VDC (JQX-12F) 触点负载 30A/240VAC 28VDC
线圈功率 DC：1.8W；AC：2.7VA 线圈功率 DC：2.0W；AC：4.0VA
DC：6V-220V DC：6V-220V
线圈规格 线圈规格
AC：6V-380V AC：6V-380V
外形尺寸 35×35×53mm 外形尺寸 48×46×40mm
触点形式 3H、3D、3Z 触点形式 2H、2D、2Z，3H、3D、3Z
HHC70A(3Z) HHC71B(JQX-38F)
(JQX-10F；JTX) 触点负载 10A/240VAC 28VDC 密封型 触点负载 40A/240VAC 28VDC
线圈功率 DC：1.8W；AC：2.7VA 线圈功率 DC：2.5W；AC：6VA
DC：6V-220V DC：6V-220V
线圈规格 线圈规格
AC：6V-380V AC：6V-380V
外形尺寸 35×35×53mm 外形尺寸 55.5×42.5×37.5mm
