继电器 列 系

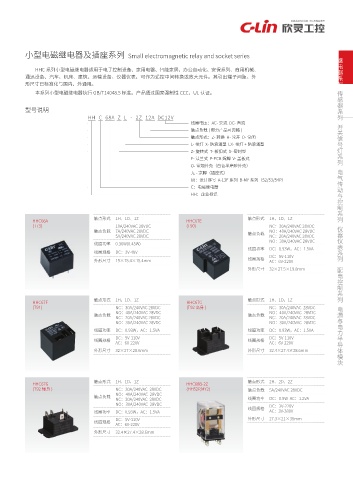

小型电磁继电器及插座系列 Small electromagnetic relay and socket series
HHC 系列小型电磁继电器适用于电子控制设备、家用电器、智能家居、办公自动化、安保系列、商用机械、
通迅设备、汽车、机床、建筑、运输设备、仪器仪表，可作为遥控中间转换或放大元件。其引出端子间距、外
形尺寸已标准化与国内、外通用。 列 系 传感器
本系列小型电磁继电器执行 GB/T14048.5 标准。产品通过国家强制性 CCC、UL 认证。

型号说明
号灯 开关 信 列 系
HH C 68A Z L - 2Z 12A DC12V
线圈电压：AC- 交流 DC- 直流
触点负载 ( 部分产品可忽略 )
触点形式：Z- 转换 H- 常开 D- 常闭
L- 带灯 X- 防浪涌型 LX- 带灯 + 防浪涌型
Z- 旋转式 T- 板扣式 S- 密封型
F- 法兰式 P-PCB 焊脚 V- 盖板式
电气传动 控制 与 系 列
O- 常规外壳（白色半磨砂外壳）
无 - 宽脚（插座式）
68：设计序号 A-13F 系列 B-MY 系列（52/53/54P）
C：电磁继电器
HH：企业标识

触点形式 1H、1D、1Z 触点形式 1H、1D、1Z 列 仪器仪表 列 系 系 配电控制
HHC66A HHC67E
(T73) 10A/240VAC 28VDC (T90) NC：30A/240VAC 28VDC
触点负载 7A/240VAC 28VDC NO：40A/240VAC 28VDC
触点负载
5A/240VAC 28VDC NC：20A/240VAC 28VDC
NO：30A/240VAC 28VDC
线圈功率 0.36W(0.45W)
线圈功率 DC：0.93W，AC：1.5VA
线圈规格 DC：3V-48V
DC：5V-110V
线圈规格
外形尺寸 19×15.4×15.4mm AC：6V-220V
外形尺寸 32×27.5×19.8mm

电源 与 电力半导体模块
触点形式 1H、1D、1Z 触点形式 1H、1D、1Z
HHC67F HHC67G
(T91) NC：30A/240VAC 28VDC (T92 高身 ) NC：30A/240VAC 28VDC
NO：40A/240VAC 28VDC NO：40A/240VAC 28VDC
触点负载 触点负载
NC：20A/240VAC 28VDC NC：20A/240VAC 28VDC
NO：30A/240VAC 28VDC NO：30A/240VAC 28VDC
线圈功率 DC：0.93W，AC：1.5VA 线圈功率 DC：0.93W，AC：1.5VA
DC：5V-110V DC：5V-110V
线圈规格 线圈规格
AC：6V-220V AC：6V-220V
外形尺寸 32×27×28.6mm 外形尺寸 32.4×27.4×28.6mm

触点形式 1H、1D、1Z 触点形式 2H、2D、2Z
HHC67G HHC68B-2Z
(T92 矮身 ) NC：30A/240VAC 28VDC (HH52P,MY2) 触点负载 5A/240VAC 28VDC
NO：40A/240VAC 28VDC
触点负载
NC：20A/240VAC 28VDC 线圈功率 DC：0.9W AC：1.2VA
NO：30A/240VAC 28VDC DC：3V-220V
线圈规格
线圈功率 DC：0.93W，AC：1.5VA AC：3V-380V
DC：5V-110V 外形尺寸 27.3×21×35mm
线圈规格
AC：6V-220V
外形尺寸 32.4×27.4×28.6mm
