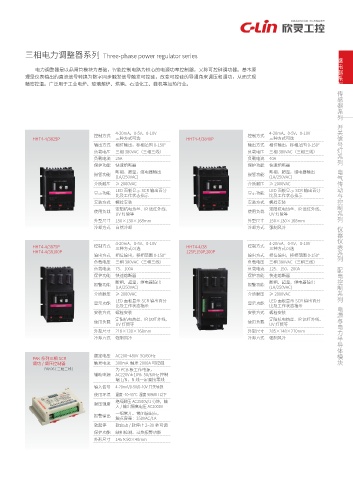

三相电力调整器系列 Three-phase power regulator series
电力调整器是以晶闸管模块为基础，智能控制电路为核心的电源功率控制器，又称可控硅调功器。基本原
理是仪表输出的直流信号转换为数字同步触发信号触发可控硅，改变可控硅的导通角来调压和调功，从而实现
精密控温。广泛用于工业电炉、玻璃熔炉、烘箱、石油化工、鞋机等加热行业。 列 系 传感器

与 电气传动 系 控制 列 信 开关 系 号灯 列

4-20mA、0-5V、0-10V 4-20mA、0-5V、0-10V
控制方式 控制方式
HHT4-4/3825P 三种方式可选 HHT4-4/3840P 三种方式可选
输出方式 相位输出，移相范围 0-150° 输出方式 相位输出，移相范围 0-150°
负载电压 三相 380VAC（三相三线） 负载电压 三相 380VAC（三相三线）
负载电流 25A 负载电流 40A
保护功能 快速熔断器 保护功能 快速熔断器
断相、超温，继电器输出 断相、超温，继电器输出
报警功能 报警功能
(1A/250VAC) (1A/250VAC)
介质耐压 ≥ 2000VAC 介质耐压 ≥ 2000VAC
LED 面板显示 SCR 输出百分 LED 面板显示 SCR 输出百分
显示功能 显示功能
比及工作状态指示 比及工作状态指示
安装方式 螺栓安装 安装方式 螺栓安装
定阻抗电热丝、IR 远红外线、 定阻抗电热丝、IR 远红外线、
使用负载 使用负载
UV 灯管等 UV 灯管等
配电控制 列 列 系 系 仪器仪表
外型尺寸 150×130×168mm 外型尺寸 150×130×168mm
冷却方式 自然冷却 冷却方式 强制风冷
4-20mA、0-5V、0-10V 4-20mA、0-5V、0-10V
HHT4-4/3875P 控制方式 HHT4-4/38 控制方式
三种方式可选 三种方式可选
HHT4-4/38100P 125P,150P,200P
输出方式 相位输出，移相范围 0-150° 输出方式 相位输出，移相范围 0-150°
负载电压 三相 380VAC（三相三线） 负载电压 三相 380VAC（三相三线）
负载电流 75、100A 负载电流 125、150、200A
保护功能 快速熔断器 保护功能 快速熔断器
断相、超温，继电器输出 断相、超温，继电器输出
报警功能 报警功能
(1A/250VAC) (1A/250VAC)
介质耐压 ≥ 2000VAC 介质耐压 ≥ 2000VAC
电源 与 电力半导体模块
LED 面板显示 SCR 输出百分 LED 面板显示 SCR 输出百分
显示功能 显示功能
比及工作状态指示 比及工作状态指示
安装方式 螺栓安装 安装方式 螺栓安装
定阻抗电热丝、IR 远红外线、 定阻抗电热丝、IR 远红外线、
使用负载 使用负载
UV 灯管等 UV 灯管等
外型尺寸 218×130×168mm 外型尺寸 285×148×210mm
冷却方式 强制风冷 冷却方式 强制风冷

额定电压 AC200~480V 50/60Hz
PAK 系列三相 SCR
调功 / 调压控制器 触发电流 300mA 触发 2000A 可控硅
PAK06 ( 三相三线 ) 为 PCB 板工作电源，
辅助电源 AC220V±10% 50/60Hz 控制
端 L/N，N 线一定要接零线
输入信号 4-20mA/0-5V/0-10V 开关转换
使用环境 温度 -10~55℃ 湿度 90%RH 以下
绝缘耐压 AC2500V/1 分钟，输
耐压强度
入 / 输出隔离电压 AC2000V
一组常开、常闭输出点，
报警输出
触点容量：250VAC/1A
软起停 软启动 / 软停止 2~30 秒可调
保护功能 缺相检测、过热报警功能
外形尺寸 145×90×40mm
