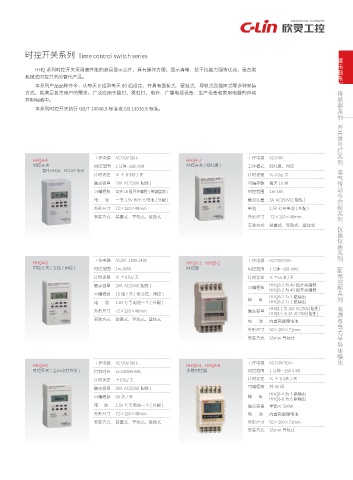

Page 35 - 欣灵电气股份有限公司

列 继电器 系
时控开关系列 Time control switch series
HHQ 系列时控开关采用高性能的液晶显示芯片，具有操作方便、显示清晰、抗干扰能力强等优点，是各类
机械式时控开关的替代产品。
列 系 传感器
本系列产品品种齐全，从每天 8 组到每天 80 组设定，并具有面板式、壁挂式、导轨式及插座式等多种安装
方式，能满足各类用户的需求，广泛应用于路灯、霓虹灯、电铃、广播电视设备、生产设备和家用电器的自动
控制电路中。
本系列时控开关执行 GB/T 14048.5 标准或 GB 14536.8 标准。
电气传动 列 控制 与 信 开关 系 号灯 系 列

工作电源 AC220V 50Hz 工作电源 AC220V
HHQ4-A HHQ4-J
时控开关 时控范围 1 分钟 ~168 小时 时控开关 ( 经纬度 ) 工作模式 经纬度、时控
G316T
系列
HHQ4、K
替代 HHQ4、KG316T 系列
替代
计时误差 ≤±0.5秒/天 计时误差 ≤ 0.5s/ 天
触点容量 20A AC250V( 阻性 ) 可编程数 每天 16 组
可编程数 每天 16 组开关编程 ( 带键盘锁 ) 时控范围 1m-16h
电 池 一节 1.5V 的七号电池 ( 外配 ) 触点容量 3A AC250VC( 阻性 )
外形尺寸 72×120×48mm 电池 1.5V 七号电池 ( 外配 )
列 配电控制 列 系 系 仪器仪表
安装方式 装置式、导轨式、壁挂式 外形尺寸 72×120×48mm
安装方式 装置式、导轨式、壁挂式

工作电源 AC/DC 100V-240V 工作电源 AC220V 50Hz
HHQ4-G HHQ8-1、HHQ8-2
时控开关 ( 光控 / 雨控 ) 时控范围 1m-168h 时控器 时控范围 1 分钟 ~168 小时
计时误差 ≤ ±0.5s/ 天 计时误差 ≤±0.5秒/天
触点容量 20A AC250V( 阻性 ) HHQ8-1 为 40 组开关编程
可编程数
HHQ8-2 为 40 组开关编程
可编程数 16 组 / 天 ( 带光控、雨控 )
HHQ8-1 为 1 路输出
输 出 电源 与 电力半导体模块
电 池 1.5V 七号电池一个 ( 外配 ) HHQ8-2 为 2 路输出
HHQ8-1 为 16A AC250V( 阻性 )
外形尺寸 72×120×48mm 触点容量
HHQ8-2 为 3A AC250V( 阻性 )
安装方式 装置式、导轨式、壁挂式
电 池 内置高能锂电池
外形尺寸 50×100×71mm
安装方式 35mm 导轨式

工作电源 AC220V 50Hz 工作电源 AC220V 50Hz
HHQ4-D HHQ8-4、HHQ8-6
时控开关 ( 全自动打铃仪 ) 打铃时长 1s-23h59m59s 多路时控器 时控范围 1 分钟 ~168 小时
计时误差 ≤±0.5秒/天
计时误差 ±0.5s/ 天
可编程数 共40组
触点容量 20A AC250V( 阻性 )
HHQ8-4 为 4 路输出
可编程数 80次/天 输 出
HHQ8-6 为 6 路输出
电 池 1.5V 七号电池一个 ( 外配 ) 触点容量 单路≤ 500W
外形尺寸 72×120×48mm 电 池 内置高能锂电池
安装方式 装置式、导轨式、壁挂式 外形尺寸 50×100×71mm
安装方式 35mm 导轨式
