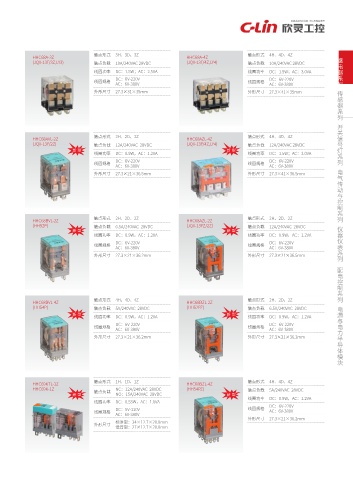

Page 39 - 欣灵电气股份有限公司

列 系 继电器
触点形式 3H、3D、3Z 触点形式 4H、4D、4Z
HHC68A-3Z HHC68A-4Z
(JQX-13F/3Z,LY3) 触点负载 10A/240VAC 28VDC (JQX-13F/4Z,LY4) 触点负载 10A/240VAC 28VDC
线圈功率 DC：1.5W；AC：2.5VA 线圈功率 DC：1.5W；AC：3.0VA
DC：6V-220V DC：6V-220V
线圈规格 线圈规格 列 系 传感器
AC：6V-380V AC：6V-380V
外形尺寸 27.3×31×35mm 外形尺寸 27.3×41×35mm

系 列 号灯 开关 信

触点形式 2H、2D、2Z 触点形式 4H、4D、4Z
HHC68AVL-2Z HHC68AZL-4Z
(JQX-13F/2Z) 触点负载 12A/240VAC 28VDC (JQX-13F/4Z,LY4) 触点负载 12A/240VAC 28VDC
新 型 新 型
线圈功率 DC：0.9W，AC：1.2VA 线圈功率 DC：1.5W；AC：3.0VA
DC：6V-220V DC：6V-220V 与 电气传动 控制 列 系
线圈规格 线圈规格
AC：6V-380V AC：6V-380V
外形尺寸 27.3×21×36.5mm 外形尺寸 27.3×41×36.5mm

触点形式 2H、2D、2Z 触点形式 2H、2D、2Z 系 列 系 仪器仪表 配电控制 列
HHC68BVL-2Z HHC68AZL-2Z
(HH52P) 触点负载 6.5A/240VAC 28VDC (JQX-13FZ/2Z) 触点负载 12A/240VAC 28VDC
新 型 新 型
线圈功率 DC：0.9W，AC：1.2VA 线圈功率 DC：0.9W，AC：1.2VA
DC：6V-220V DC：6V-220V
线圈规格 线圈规格
AC：6V-380V AC：6V-380V
外形尺寸 27.3×21×36.2mm 外形尺寸 27.3×21×36.5mm

电力半导体模块 与 电源
触点形式 4H、4D、4Z 触点形式 2H、2D、2Z
HHC68BVL-4Z HHC68BZL-2Z
(HH54P) 触点负载 5A/240VAC 28VDC (HH52PZ) 触点负载 6.5A/240VAC 28VDC
新 型 新 型
线圈功率 DC：0.9W，AC：1.2VA 线圈功率 DC：0.9W，AC：1.2VA
DC：6V-220V DC：6V-220V
线圈规格 线圈规格
AC：6V-380V AC：6V-380V
外形尺寸 27.3×21×36.2mm 外形尺寸 27.3×21×36.2mm

触点形式 1H、1D、1Z 触点形式 4H、4D、4Z
HHC69KTL-1Z HHC68BZL-4Z
HHC69K-1Z NC：12A/240VAC 28VDC (HH54PZ) 触点负载 5A/240VAC 28VDC
新 型 触点负载 NO：15A/240VAC 28VDC 新 型
线圈功率 DC：0.9W，AC：1.2VA
线圈功率 DC：0.53W，AC：1.0VA
DC：6V-220V
DC：5V-110V 线圈规格
线圈规格 AC：6V-380V
AC：6V-380V
外形尺寸 27.3×21×36.2mm
标准型：34×12.7×28.8mm
外形尺寸
低背型：27×12.7×28.8mm
