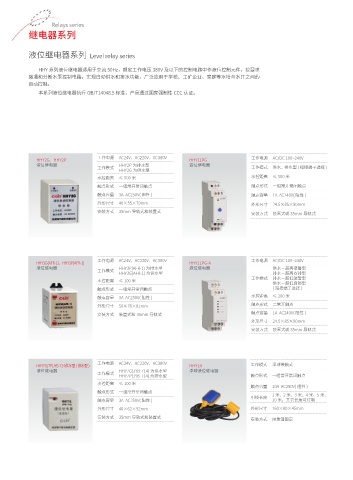

Relays series
继电器系列

液位继电器系列 Level relay series
HHY 系列液位继电器适用于交流 50Hz，额定工作电压 380V 及以下的控制电路中作液位控制元件，按要求
接通和分断水泵控制电路，实现自动供水和排水功能，广泛应用于学校、工矿企业、家庭等水塔与水井之间的
自动控制。
本系列液位继电器执行 GB/T14048.5 标准，产品通过国家强制性 CCC 认证。

工作电源 AC24V、AC220V、AC380V 工作电源 AC/DC 100~240V
HHY2G、HHY2P HHY11PG
液位继电器 HHY2P 为排水型 液位继电器
工作模式 工作模式 供水、排水型 ( 短接端子选择 )
HHY2G 为供水型
水控距离 ≤ 500 米 水控距离 ≤ 500 米
触点形式 一组常开常闭触点 触点形式 一组常开常闭触点
触点容量 3A AC250V( 阻性 ) 触点容量 1A AC240V( 阻性 )
外形尺寸 40×55×79mm 外形尺寸 24.5×85×90mm
安装方式 35mm 导轨式和装置式
安装方式 装置式或 35mm 导轨式

工作电源 AC24V、AC220V、AC380V 工作电源 AC/DC 100~240V
HHY3G(AFR-1)、HHY3P(AFR-1) HHY11PG-A
液位继电器 HHY3P(AFR-1) 为排水型 液位继电器 供水－超高报警型
工作模式
HHY3G(AFR-1) 为供水型 排水－超高双排型
工作模式 排水－超低报警型
水控距离 ≤ 100 米
供水－超低自锁型
触点形式 一组常开常闭触点 ( 短接端子选择 )
水控距离 ≤ 200 米
触点容量 3A AC250V( 阻性 )
触点形式 二常开触点
外形尺寸 50×78×81mm
安装方式 装置式和 35mm 导轨式 触点容量 1A AC240V( 阻性 )
外形尺寸 24.5×85×90mm
安装方式 装置式或 35mm 导轨式

工作电源 AC24V、AC220V、AC380V
HHY7G/7P(JYB-714供水型/排水型 ) HHY14 工作模式 浮球接触式
液位继电器 HHY7G(JYB-714) 为供水型 浮球液位继电器
工作模式
HHY7P(JYB-714) 为排水型 触点形式 一组常开常闭触点
水控距离 ≤ 100 米
触点容量 10A AC250V( 阻性 )
触点形式 一组常开常闭触点
1 米、2 米、3 米、4 米、5 米、
引线长度
触点容量 3A AC250V( 阻性 ) 10 米，其它长度可订制
外形尺寸 40×62×92mm 外形尺寸 160×80×45mm
安装方式 35mm 导轨式和装置式
安装方式 用重锤固定
