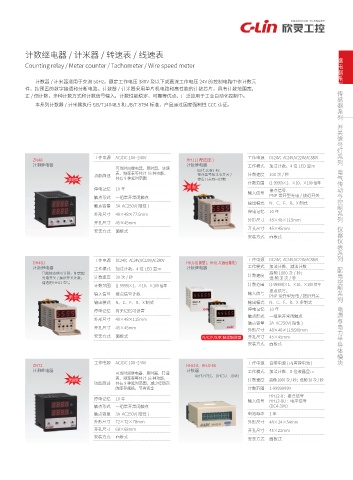

Page 29 - 欣灵电气股份有限公司

列 继电器 系
计数继电器 / 计米器 / 转速表 / 线速表

Counting relay / Meter counter / Tachometer / Wire speed meter

计数器 / 计米器适用于交流 50Hz，额定工作电压 380V 及以下或直流工作电压 24V 的控制电路中作计数元 传感器 列 系
件，按预置的数字接通和分断电路。计数器 / 计米器采用单片机电路和高性能的计数芯片，具有计数范围宽，
正 / 倒计数，多种计数方式和计数信号输入，计数性能稳定、可靠等优点、广泛应用于工业自动化控制中。
本系列计数器 / 计米器执行 GB/T14048.5 和 JB/T 8794 标准，产品通过国家强制性 CCC 认证。
与 列 系 控制 信 开关 号灯 系 电气传动 列

工作电源 AC/DC 100~240V 工作电源 DC24V；AC24V,AC220V,AC380V
ZN48 HHJ1( 配底座 )
计测继电器 计数继电器 工作模式 加法计数，4 位 LED 显示
可当时间继电器、累时器、转速
取代 JDM1-48
表、频率表等共计 16 种功能，
功能简述 接点信号和光电开关 / 计数速度 100次/秒
改进型 共有 9 种延时范围 接近开关均可计数
计数范围 (1-9999)×1、×10、×100 倍率
新 型
停电记忆 10 年 接点信号、
输入信号
触点形式 一组常开常闭触点 PNP 常开型光电 / 接近开关
输出模式 N、C、F、R、X 制式
触点容量 3A AC250V( 阻性 )
停电记忆 10 年
外形尺寸 48×48×77.5mm
外形尺寸 48×48×115mm 列 仪器仪表 系 系 配电控制 列
开孔尺寸 45×45mm
开孔尺寸 45×45mm
安装方式 面板式
安装方式 面板式
工作电源 DC24V；AC24V,AC220V,AC380V 工作电源 DC24V；AC24V,AC220V,AC380V
DH48J HHJ1-B( 新型 )、HHJ1-F( 板后接线 )
计数继电器 工作模式 加法计数，4 位 LED 显示 计数继电器 工作模式 加法计数、减法计数
只能接点信号计数，如需配 计数速度 高频 1000 次 / 秒；
光电开关 / 接近开关计数， 计数速度 30次/秒 低频30次/秒
请选用 HHJ1 型号
计数范围 (1-9999)×1、×10、×100 倍率 计数范围 (1-99999)×1、×10、×100 倍率
接点信号、
输入信号 接点信号计数 输入信号
新 型 PNP 常开型光电 / 接近开关 电力半导体模块 电源 与
输出模式 N、C、F、R、X 制式 输出模式 N、C、F、R、X 多制式
停电记忆 有无记忆可设置 停电记忆 10 年
触点形式 一组常开常闭触点
外形尺寸 48×48×115mm
触点容量 3A AC250V( 阻性 )
开孔尺寸 45×45mm
外形尺寸 48×48×115(90)mm
安装方式 面板式 N/C/F/X/R 制式组合型 开孔尺寸 45×45mm
安装方式 面板式

工作电源 AC/DC 100~240V 工作电源 自带电源 ( 内置锂电池 )
ZN72 HHJ2-8、HHJ2-8U
计测继电器 计数器 工作模式 加法计数、8 位液晶显示
可当时间继电器、累时器、转速
取代 H7EC、DHC3J、JDM3
改进型 表、频率表等共计 16 种功能， 计数速度 高频 1000 次 / 秒；低频 30 次 / 秒
功能简述 共有 9 种延时范围，减少经销商
的库存规格，节省资金 计数范围 1-99999999
HHJ2-8：接点信号
停电记忆 10 年
输入信号 HHJ2-8U：电平信号
触点形式 一组常开常闭触点 (DC4-30V)
触点容量 3A AC250V( 阻性 ) 电池寿命 1年
外形尺寸 72×72×78mm 外形尺寸 48×24×54mm
开孔尺寸 68×68mm 开孔尺寸 45×22mm
安装方式 面板式
安装方式 面板式
