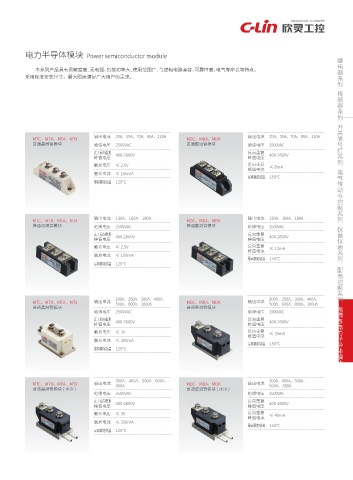

Page 123 - 欣灵电气股份有限公司

列 传感器 系 列 继电器 系
电力半导体模块 Power semiconductor module
本系列产品具有灵敏度高、无电弧、负载功率大、使用范围广、与逻辑电路兼容、可靠性高、电气寿命长等特点，
采用标准安装尺寸，最大限度满足广大用户的需求。

系 信 与 列 控制 电气传动 开关 仪器仪表 列 系 号灯 配电控制 系 列 系 列

输出电流 25A、55A、70A、90A、110A 输出电流 25A、55A、70A、90A、110A
MTC、MTK、MTA、MTX MDC、MDA、MDK
普通晶闸管模块 绝缘电压 2500VAC 普通整流管模块 绝缘电压 2500VAC
正 / 反向重复 反向重复
400-2600V 400-2600V
峰值电压 峰值电压
触发电压 ≤ 2.5V 反向重复 ≤ 8mA
峰值电流
触发电流 ≤ 100mA
最高额定结温 150℃
最高额定结温 125℃

输出电流 130A、160A、180A 输出电流 130A、160A、180A
MTC、MTK、MTA、MTX MDC、MDA、MDK
普通晶闸管模块 绝缘电压 2500VAC 普通整流管模块 绝缘电压 2500VAC
正 / 反向重复 反向重复
400-2600V 400-2600V
峰值电压 峰值电压
触发电压 ≤ 2.5V 反向重复 ≤ 12mA
峰值电流
触发电流 ≤ 150mA
最高额定结温 150℃
最高额定结温 125℃

200A、250A、300A、400A、 200A、250A、300A、400A、 电力半导体模块 与 电源
MTC、MTK、MTA、MTX 输出电流 MDC、MDA、MDK 输出电流
500A、800A、1000A 500A、600A、800A、1000A
普通晶闸管模块 普通整流管模块
绝缘电压 2500VAC 绝缘电压 2500VAC
正 / 反向重复 反向重复
400-2600V 400-2600V
峰值电压 峰值电压
触发电压 ≤ 3V 反向重复 ≤ 30mA
峰值电流
触发电流 ≤ 200mA
最高额定结温 150℃
最高额定结温 125℃

300A、400A、500A、600A、 300A、400A、500A、
MTC、MTK、MTA、MTX 输出电流 MDC、MDA、MDK 输出电流
800A 600A、800A
普通晶闸管模块 ( 水冷 ) 普通整流管模块 ( 水冷 )
绝缘电压 2500VAC 绝缘电压 2500VAC
正 / 反向重复 反向重复
400-2600V 400-2600V
峰值电压 峰值电压
触发电压 ≤ 3V 反向重复 ≤ 40mA
峰值电流
触发电流 ≤ 200mA
最高额定结温 150℃
最高额定结温 125℃
