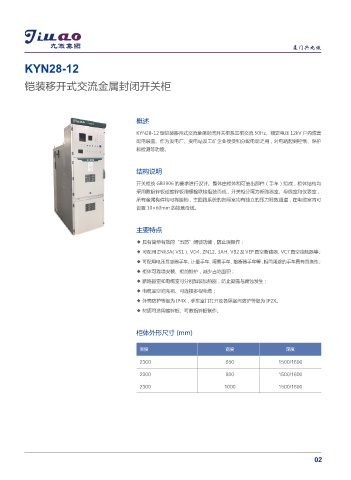

KYN28-12

铠装移开式交流金属封闭开关柜

概述

KYN28-12 型铠装移开式交流金属封闭开关柜系三相交流 50Hz、额定电压 12kV 户内成套
配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护
和检测等功能。

结构说明

开关柜按 GB3906 的要求进行设计。整体由柜体和可抽出部件（手车）组成，柜体结构均
采用敷铝锌板或镀锌板用螺栓联接组装而成，开关柜分隔为断路器室、母线室和仪表室，
所有金属构件均可靠接地，主回路系统的各隔室均有独立的压力释放通道，在电缆室内可
设置 10×60mm 的接地母线。

主要特点

◆ 具有简单有效的“五防”闭锁功能，防止误操作；
◆ 可配用 ZN63A（VS1）、VD4、ZN12、3AH、VB2 及 VEP 真空断路器、VC7 真空接触器等；

◆ 可配用电压互感器手车、计量手车、隔离手车、熔断器手车等，相同用途的手车具有互换性；
◆ 柜体可靠墙安装、柜前维护，减少占地面积；
◆ 断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生；
◆ 电缆室空间充裕、可连接多根电缆；
◆ 外壳防护等级为 IP4X，手车室门打开及各隔室间防护等级为 IP2X。
◆ 材质可选用镀锌板、可敷铝锌板制作。

柜体外形尺寸 (mm)

高度 宽度 深度

2300 650 1500/1600

2300 800 1500/1600
2300 1000 1500/1600
