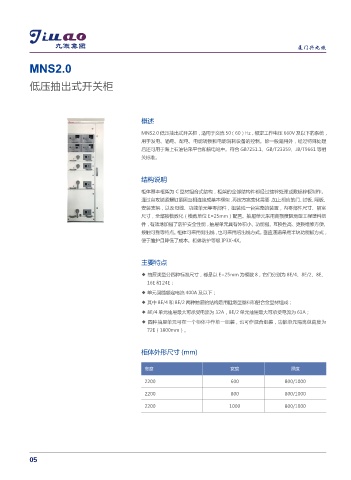

MNS2.0

低压抽出式开关柜

概述

MNS2.0 低压抽出式开关柜，适用于交流 50（60）Hz，额定工作电压 660V 及以下的系统，
用于发电、输电、配电、电能转换和电能消耗设备的控制。除一般陆用外，经过特殊处理
后还可用于海上石油钻采平台和核电站中。符合 GB7251.1、GB/T23359、JB/T9661 等相
关标准。

结构说明
柜体基本框架为 C 型材组合式结构，柜架的全部结构件都经过镀锌处理或敷铝锌板制作。
通过自攻锁紧螺钉紧固互相连接成基本框架，再按方案变化需要，加上相应的门、封板、隔板、
安装支架，以及母线、功能单元等零部件，组装成一台完整的装置，内零部件尺寸、隔室
尺寸，全部按模数化（模数单位 E=25mm）配置。抽屉单元采用高强度阻燃型工程塑料组
件，有效地加强了防护安全性能，抽屉单元具有体积小、功能强、互换性高、更换维修方便、
接触可靠等特点。柜体可采用侧出线，也可采用后出线方式。垂直通道采用半块功能板方式，
便于维护且降低了成本。柜体防护等级 IP3X-4X。

主要特点
◆ 抽屉类型分四种标准尺寸，都是以 E=25mm 为模数 8，它们分别为 8E/4、8E/2、8E、
16E 和 24E；
◆ 单元回路额定电流 400A 及以下；
◆ 其中 8E/4 和 8E/2 两种抽屉的结构是用阻燃型塑料和铝合金型材组成；
◆ 8E/4 单元抽屉最大可承受电流为 32A，8E/2 单元抽屉最大可承受电流为 63A；
◆ 四种抽屉单元可在一个柜体中作单一组装，也可作混合组装，功能单元隔离总高度为
72E（1800mm）。

柜体外形尺寸 (mm)

高度 宽度 深度

2200 600 800/1000

2200 800 800/1000

2200 1000 800/1000

05
