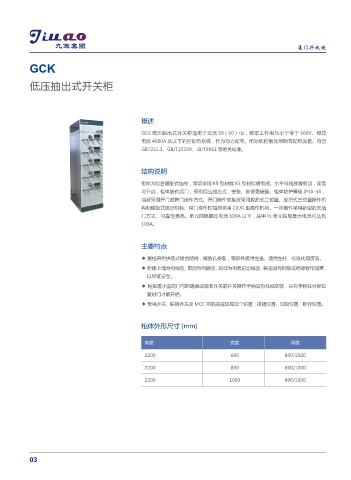

GCK

低压抽出式开关柜

概述

GCK 低压抽出式开关柜适用于交流 50（60）Hz，额定工作电压小于等于 660V、额定
电流 4000A 及以下的控配电系统，作为动力配电、电动机控制及照明等配电设备。符合
GB7251.1、GB/T23359、JB/T9961 等相关标准。

结构说明

柜体为组合装配式结构，骨架采用 KB 型材或 KS 型材组装而成。水平母线放置柜顶，顶盖
可开启，柜体装有后门，采用后出线方式，安装、维修更便捷。柜体防护等级 IP3X-4X，
抽屉采用开门或带门操作方式。开门操作时抽屉采用拔把式二位置、拔把式三位置操作机
构和螺旋式推进机构、带门操作时抽屉采用 CXJG 型操作机构。一次插件采用新型的无活
门方式，可靠性更高。单元回路额定电流 600A 以下，其中 ½ 单元抽屉最大电流可达到
100A。

主要特点

◆ 整柜采用拼装式组合结构，模数孔安装，零部件通用性强、适用性好、标准化程度高。
◆ 柜体上部为母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，
以保证安全。
◆ 柜抽屉小室的门与断路器或隔离开关的开关操作手柄设有机械联锁，只有手柄在分断位
置时门才能开启。

◆ 受电开关、联络开关及 MCC 柜的抽屉具有三个位置：接通位置、试验位置、断开位置。

柜体外形尺寸 (mm)

高度 宽度 深度

2200 600 800/1000
2200 800 800/1000

2200 1000 800/1000

03
