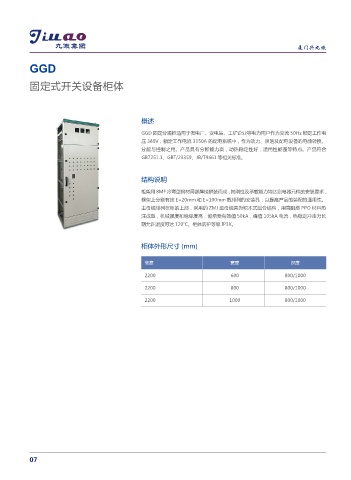

GGD

固定式开关设备柜体

概述

GGD 固定分隔柜适用于发电厂、变电站、工矿企业等电力用户作为交流 50Hz 额定工作电
压 380V，额定工作电流 3150A 的配电系统中，作为动力、照明及配电设备的电能转换、
分配与控制之用。产品具有分断能力高，动热稳定性好，适用性能强等特点。产品符合
GB7251.1、GBT/23359、JB/T9661 等相关标准。

结构说明
柜架用 8MF 冷弯型钢材局部焊接拼装而成，其刚性及承载能力均达到电器元件的安装要求，
框架上分别有按 E=20mm 和 E=100mm 数排列的安装孔，以提高产品的装配的通用性。
主母线排列在柜的上部，采用的 ZMJ 型母线夹为积木式组合结构，用高阻燃 PPO 材料热
注成型，机械强度和绝缘度高，能承受有效值 50kA，峰值 105kA 电流，热稳定冲击力长
期允许温度可达 120℃。柜体防护等级 IP3X。

柜体外形尺寸 (mm)

高度 宽度 深度
2200 600 800/1000

2200 800 800/1000

2200 1000 800/1000
